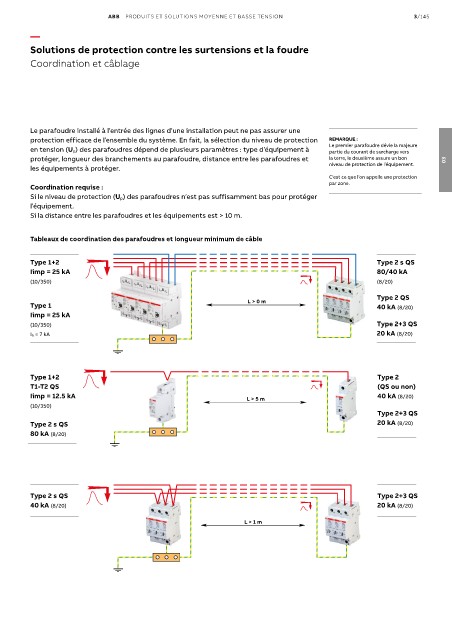

Page 343 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/145

—
Solutions de protection contre les surtensions et la foudre

Coordination et câblage

Le parafoudre installé à l’entrée des lignes d’une installation peut ne pas assurer une
protection efficace de l’ensemble du système. En fait, la sélection du niveau de protection REMARQUE :
en tension (U p) des parafoudres dépend de plusieurs paramètres : type d’équipement à Le premier parafoudre dévie la majeure
partie du courant de surcharge vers
protéger, longueur des branchements au parafoudre, distance entre les parafoudres et la terre, le deuxième assure un bon 03
les équipements à protéger. niveau de protection de l’équipement.
C’est ce que l’on appelle une protection
Coordination requise : par zone.
Si le niveau de protection (U p) des parafoudres n’est pas suffisamment bas pour protéger
l’équipement.
Si la distance entre les parafoudres et les équipements est > 10 m.

Tableaux de coordination des parafoudres et longueur minimum de câble

Type 1+2 Type 2 s QS
Iimp = 25 kA 80/40 kA
(10/350) (8/20)
Type 2 QS
L > 0 m
Type 1 ➤ ➤ 40 kA (8/20)
Iimp = 25 kA
(10/350) Type 2+3 QS
I fi = 7 kA 20 kA (8/20)

Type 1+2 Type 2
T1-T2 QS (QS ou non)
Iimp = 12.5 kA L > 5 m 40 kA (8/20)
(10/350) ➤ ➤
Type 2+3 QS
Type 2 s QS 20 kA (8/20)
80 kA (8/20)

Type 2 s QS Type 2+3 QS
40 kA (8/20) 20 kA (8/20)
L > 1 m
➤
➤
