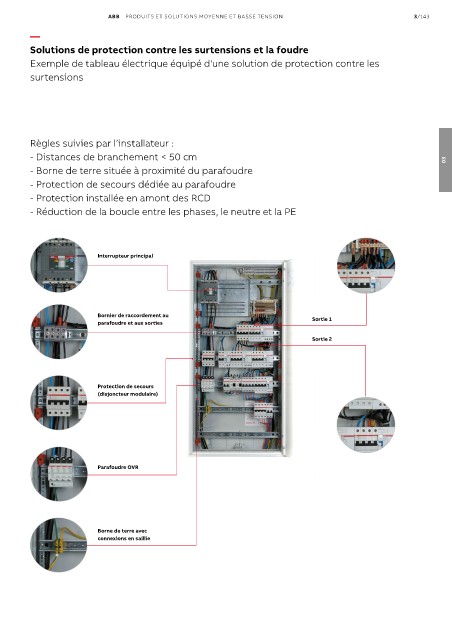

Solutions de protection contre les surtensions et la foudre

Exemple de tableau électrique équipé d'une solution de protection contre les
surtensions

Règles suivies par l’installateur :
- Distances de branchement < 50 cm 03
- Borne de terre située à proximité du parafoudre
- Protection de secours dédiée au parafoudre

- Protection installée en amont des RCD
- Réduction de la boucle entre les phases, le neutre et la PE

Interrupteur principal

Bornier de raccordement au Sortie 1
parafoudre et aux sorties

Sortie 2

Protection de secours
(disjoncteur modulaire)

Parafoudre OVR

Borne de terre avec
connexions en saillie
