3/142 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

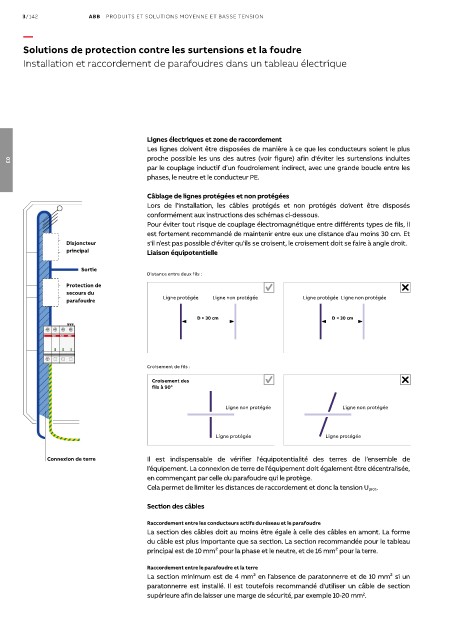

Solutions de protection contre les surtensions et la foudre

Installation et raccordement de parafoudres dans un tableau électrique

Lignes électriques et zone de raccordement
Les lignes doivent être disposées de manière à ce que les conducteurs soient le plus
proche possible les uns des autres (voir figure) afin d'éviter les surtensions induites
par le couplage inductif d’un foudroiement indirect, avec une grande boucle entre les
03
phases, le neutre et le conducteur PE.

Câblage de lignes protégées et non protégées
Lors de l’installation, les câbles protégés et non protégés doivent être disposés
conformément aux instructions des schémas ci-dessous.
Pour éviter tout risque de couplage électromagnétique entre différents types de fils, il
est fortement recommandé de maintenir entre eux une distance d’au moins 30 cm. Et
Disjoncteur s'il n’est pas possible d'éviter qu’ils se croisent, le croisement doit se faire à angle droit.
principal Liaison équipotentielle

Sortie
Distance entre deux fils :
Protection de
secours du
parafoudre Ligne protégée Ligne non protégée Ligne protégée Ligne non protégée

D > 30 cm D < 30 cm

Croisement de fils :
Croisement des
fils à 90°

Ligne non protégée Ligne non protégée

Ligne protégée Ligne protégée

Connexion de terre Il est indispensable de vérifier l'équipotentialité des terres de l’ensemble de
l’équipement. La connexion de terre de l’équipement doit également être décentralisée,
en commençant par celle du parafoudre qui le protège.
Cela permet de limiter les distances de raccordement et donc la tension U prot.
Section des câbles

Raccordement entre les conducteurs actifs du réseau et le parafoudre
La section des câbles doit au moins être égale à celle des câbles en amont. La forme
du câble est plus importante que sa section. La section recommandée pour le tableau
principal est de 10 mm² pour la phase et le neutre, et de 16 mm² pour la terre.

Raccordement entre le parafoudre et la terre
La section minimum est de 4 mm² en l’absence de paratonnerre et de 10 mm² si un
paratonnerre est installé. Il est toutefois recommandé d'utiliser un câble de section
2
supérieure afin de laisser une marge de sécurité, par exemple 10-20 mm .
