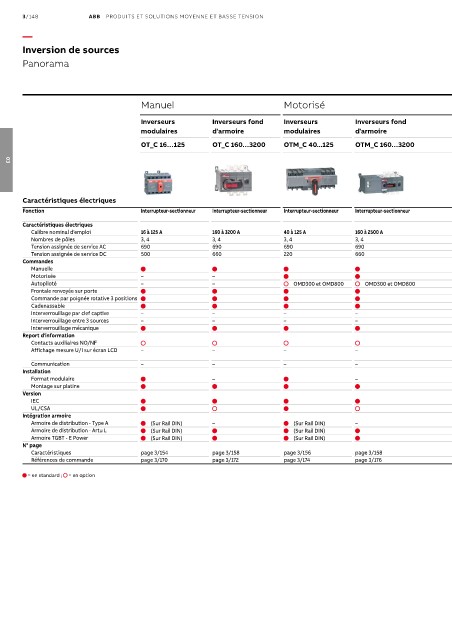

Page 346 - Les indispensables 2021

3/148 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Inversion de sources

Panorama

Manuel Motorisé Autopiloté

Inverseurs Inverseurs fond Inverseurs Inverseurs fond Inverseurs monoblocs Inverseurs boîtier moulé et construction ouverte
modulaires d'armoire modulaires d'armoire (automate inclus)
OT_C 16…125 OT_C 160…3200 OTM_C 40...125 OTM_C 160…3200 TruONE Compact ATS Tmax XT - Tmax Emax 2

03

Caractéristiques électriques
Fonction Interrupteur-sectionneur Interrupteur-sectionneur Interrupteur-sectionneur Interrupteur-sectionneur Interrupteur-sectionneur Disjoncteur Disjoncteur
Interrupteur-sectionneur Interrupteur-sectionneur
Caractéristiques électriques
Calibre nominal d’emploi 16 à 125 A 160 à 3200 A 40 à 125 A 160 à 2500 A 40 à 1600 A 100 à 1250 A 250 à 6300 A
Nombres de pôles 3, 4 3, 4 3, 4 3, 4 2, 3, 4 3, 4 3, 4
Tension assignée de service AC 690 690 690 690 415 690 690
Tension assignée de service DC 500 660 220 660 – 750 1000
Commandes
Manuelle       
Motorisée – –   –  
Autopiloté – –  OMD300 et OMD800  OMD300 et OMD800   ATS022  ATS022
Frontale renvoyée sur porte     – – –
Commande par poignée rotative 3 positions      – –
Cadenassable       
Interverrouillage par clef captive – – – – –  
Interverrouillage entre 3 sources – – – – – – 
Interverrouillage mécanique       
Report d'information
Contacts auxiliaires NO/NF       
Affichage mesure U/I sur écran LCD – – – –  Affichage sur appareil ou déporté  
(TruONE uniquement)
Communication – – – –  TruONE uniquement  ATS022  ATS022
Installation
Format modulaire  –  – – – –
Montage sur platine       
Version
IEC       –
UL/CSA       –
Intégration armoire
Armoire de distribution - Type A  (Sur Rail DIN) –  (Sur Rail DIN) – – – –
Armoire de distribution - Artu L  (Sur Rail DIN)   (Sur Rail DIN)    –
Armoire TGBT - E Power  (Sur Rail DIN)   (Sur Rail DIN)    
N° page
Caractéristiques page 3/154 page 3/158 page 3/156 page 3/158 page 3/165
Références de commande page 3/170 page 3/172 page 3/174 page 3/176 page 3/178 page 3/207 (interverrouillages mécaniques)

 = en standard ;  = en option Inverseur de sources automatique ATS022, page 3/214
