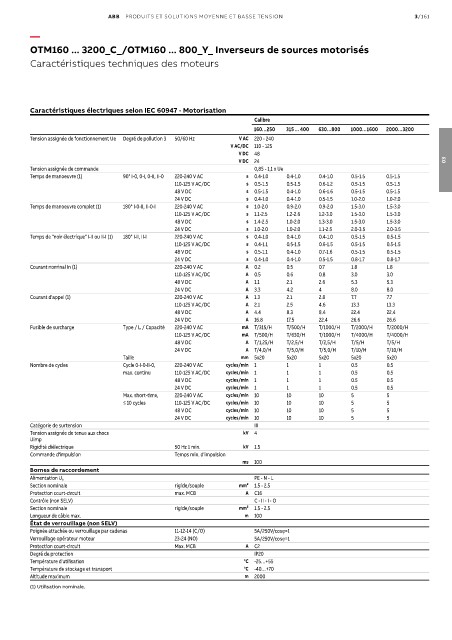

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/161

—
OTM160 ... 3200_C_/OTM160 ... 800_Y_ Inverseurs de sources motorisés

Caractéristiques techniques des moteurs

Caractéristiques électriques selon IEC 60947 - Motorisation
Calibre
160…250 315 ... 400 630…800 1000…1600 2000…3200
Tension assignée de fonctionnement Ue Degré de pollution 3 50/60 Hz V AC 220 - 240
V AC/DC 110 - 125
V DC 48
V DC 24 03
Tension assignée de commande 0,85 - 1,1 x Ue
Temps de manoeuvre (1) 90° I-0, 0-I, 0-II, II-0 220-240 V AC s 0.4-1.0 0.4-1.0 0.4-1.0 0.5-1.5 0.5-1.5
110-125 V AC/DC s 0.5-1.5 0.5-1.5 0.6-1.2 0.5-1.5 0.5-1.5
48 V DC s 0.5-1.5 0.4-1.0 0.6-1.6 0.5-1.5 0.5-1.5
24 V DC s 0.4-1.0 0.4-1.0 0.5-1.5 1.0-2.0 1.0-2.0
Temps de manoeuvre complet (1) 180° I-0-II, II-0-I 220-240 V AC s 1.0-2.0 0.9-2.0 0.9-2.0 1.5-3.0 1.5-3.0
110-125 V AC/DC s 1.1-2.5 1.2-2.6 1.2-3.0 1.5-3.0 1.5-3.0
48 V DC s 1.4-2.5 1.0-2.0 1.3-3.0 1.5-3.0 1.5-3.0
24 V DC s 1.0-2.0 1.0-2.0 1.1-2.5 2.0-3.5 2.0-3.5
Temps de "noir électrique" I-II ou II-I (1) 180° I-II, II-I 220-240 V AC s 0.4-1.0 0.4-1.0 0.4-1.0 0.5-1.5 0.5-1.5
110-125 V AC/DC s 0.4-1.1 0.5-1.5 0.6-1.5 0.5-1.5 0.5-1.5
48 V DC s 0.5-1.1 0.4-1.0 0.7-1.6 0.5-1.5 0.5-1.5
24 V DC s 0.4-1.0 0.4-1.0 0.5-1.5 0.8-1.7 0.8-1.7
Courant nominal In (1) 220-240 V AC A 0.2 0.5 0.7 1.8 1.8
110-125 V AC/DC A 0.5 0.6 0.8 3.0 3.0
48 V DC A 1.1 2.1 2.6 5.3 5.3
24 V DC A 3.3 4.2 4 8.0 8.0
Courant d'appel (1) 220-240 V AC A 1.3 2.1 2.8 7.7 7.7
110-125 V AC/DC A 2.1 2.5 4.6 13.3 13.3
48 V DC A 4.4 8.3 8.4 22.4 22.4
24 V DC A 16.8 17.5 22.4 26.6 26.6
Fusible de surcharge Type / I n / Capacité 220-240 V AC mA T/315/H T/500/H T/1000/H T/2000/H T/2000/H
110-125 V AC/DC mA T/500/H T/630/H T/1000/H T/4000/H T/4000/H
48 V DC A T/1,25/H T/2,5/H T/2,5/H T/5/H T/5/H
24 V DC A T/4,0/H T/5,0/H T/5,0/H T/10/H T/10/H
Taille mm 5x20 5x20 5x20 5x20 5x20
Nombre de cycles Cycle 0-I-0-II-0, 220-240 V AC cycles/min 1 1 1 0.5 0.5
max. continu 110-125 V AC/DC cycles/min 1 1 1 0.5 0.5
48 V DC cycles/min 1 1 1 0.5 0.5
24 V DC cycles/min 1 1 1 0.5 0.5
Max. short-time, 220-240 V AC cycles/min 10 10 10 5 5
≤ 10 cycles 110-125 V AC/DC cycles/min 10 10 10 5 5
48 V DC cycles/min 10 10 10 5 5
24 V DC cycles/min 10 10 10 5 5
Catégorie de surtension III
Tension assignée de tenue aux chocs kV 4
Uimp
Rigidité diélectrique 50 Hz 1 min. kV 1.5
Commande d'impulsion Temps min. d'impulsion
ms 100
Bornes de raccordement
PE - N - L
Alimentation U e
Section nominale rigide/souple mm² 1.5 - 2.5
Protection court-circuit max. MCB A C16
Contrôle (non SELV) C - II - I - O
Section nominale rigide/souple mm² 1.5 - 2.5
Longueur de câble max. m 100
État de verrouillage (non SELV)
Poignée attachée ou verrouillage par cadenas 11-12-14 (C/O) 5A/250V/cosφ=1
Verrouillage opérateur moteur 23-24 (NO) 5A/250V/cosφ=1
Protection court-circuit Max. MCB A C2
Degré de protection IP20
Température d'utilisation °C -25…+55
Température de stockage et transport °C -40…+70
Altitude maximum m 2000
(1) Utilisation nominale.
