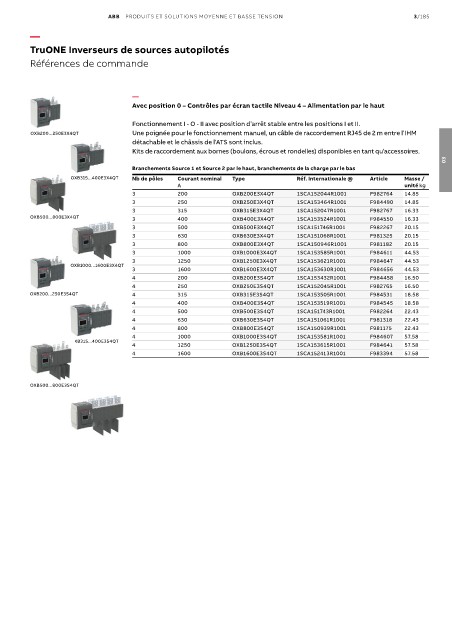

Page 383 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/185

—
TruONE Inverseurs de sources autopilotés

Références de commande

—
Avec position 0 – Contrôles par écran tactile Niveau 4 – Alimentation par le haut

Fonctionnement I - O - II avec position d’arrêt stable entre les positions I et II.
OXB200...250E3X4QT Une poignée pour le fonctionnement manuel, un câble de raccordement RJ45 de 2 m entre l’IHM
détachable et le châssis de l’ATS sont inclus.
Kits de raccordement aux bornes (boulons, écrous et rondelles) disponibles en tant qu’accessoires.
03
Branchements Source 1 et Source 2 par le haut, branchements de la charge par le bas
OXB315...400E3X4QT Nb de pôles Courant nominal Type Réf. Internationale @ Article Masse /
A unité kg
3 200 OXB200E3X4QT 1SCA152044R1001 F982764 14.85
3 250 OXB250E3X4QT 1SCA153464R1001 F984490 14.85
3 315 OXB315E3X4QT 1SCA152047R1001 F982767 16.33
OXB500...800E3X4QT 3 400 OXB400E3X4QT 1SCA153524R1001 F984550 16.33
3 500 OXB500E3X4QT 1SCA151746R1001 F982267 20.15
3 630 OXB630E3X4QT 1SCA151068R1001 F981325 20.15
3 800 OXB800E3X4QT 1SCA150946R1001 F981182 20.15
3 1000 OXB1000E3X4QT 1SCA153585R1001 F984611 44.53
3 1250 OXB1250E3X4QT 1SCA153621R1001 F984647 44.53
OXB1000...1600E3X4QT
3 1600 OXB1600E3X4QT 1SCA153630R1001 F984656 44.53
4 200 OXB200E3S4QT 1SCA153432R1001 F984458 16.50
4 250 OXB250E3S4QT 1SCA152045R1001 F982765 16.50
OXB200...250E3S4QT 4 315 OXB315E3S4QT 1SCA153505R1001 F984531 18.58
4 400 OXB400E3S4QT 1SCA153519R1001 F984545 18.58
4 500 OXB500E3S4QT 1SCA151743R1001 F982264 22.43
4 630 OXB630E3S4QT 1SCA151061R1001 F981318 22.43
4 800 OXB800E3S4QT 1SCA150939R1001 F981175 22.43
4 1000 OXB1000E3S4QT 1SCA153581R1001 F984607 57.58
OXB315...400E3S4QT
4 1250 OXB1250E3S4QT 1SCA153615R1001 F984641 57.58
4 1600 OXB1600E3S4QT 1SCA152413R1001 F983394 57.58

OXB500...800E3S4QT

OXB1000...1600E3S4QT
