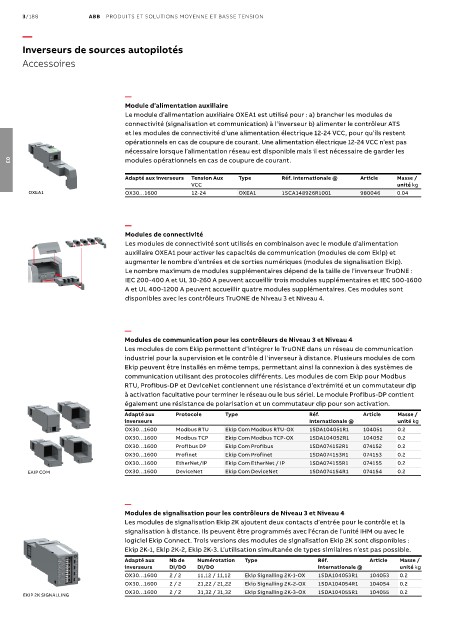

Page 386 - Les indispensables 2021

3/188 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Inverseurs de sources autopilotés

Accessoires

—
Module d’alimentation auxiliaire
Le module d’alimentation auxiliaire OXEA1 est utilisé pour : a) brancher les modules de
connectivité (signalisation et communication) à l’inverseur b) alimenter le contrôleur ATS
et les modules de connectivité d’une alimentation électrique 12-24 VCC, pour qu’ils restent
opérationnels en cas de coupure de courant. Une alimentation électrique 12-24 VCC n’est pas
nécessaire lorsque l’alimentation réseau est disponible mais il est nécessaire de garder les
modules opérationnels en cas de coupure de courant.
03
Adapté aux inverseurs Tension Aux Type Réf. Internationale @ Article Masse /
VCC unité kg
OXEA1 OX30…1600 12-24 OXEA1 1SCA148926R1001 980046 0.04

—
Modules de connectivité
Les modules de connectivité sont utilisés en combinaison avec le module d’alimentation
auxiliaire OXEA1 pour activer les capacités de communication (modules de com Ekip) et
OXEA1
augmenter le nombre d’entrées et de sorties numériques (modules de signalisation Ekip).
Le nombre maximum de modules supplémentaires dépend de la taille de l’inverseur TruONE :
Ekip IEC 200-400 A et UL 30-260 A peuvent accueillir trois modules supplémentaires et IEC 500-1600
A et UL 400-1200 A peuvent accueillir quatre modules supplémentaires. Ces modules sont
disponibles avec les contrôleurs TruONE de Niveau 3 et Niveau 4.

—
Modules de communication pour les contrôleurs de Niveau 3 et Niveau 4
Les modules de com Ekip permettent d’intégrer le TruONE dans un réseau de communication
industriel pour la supervision et le contrôle d l’inverseur à distance. Plusieurs modules de com
Ekip peuvent être installés en même temps, permettant ainsi la connexion à des systèmes de
communication utilisant des protocoles différents. Les modules de com Ekip pour Modbus
RTU, Profibus-DP et DeviceNet contiennent une résistance d’extrémité et un commutateur dip
à activation facultative pour terminer le réseau ou le bus sériel. Le module Profibus-DP contient
également une résistance de polarisation et un commutateur dip pour son activation.
Adapté aux Protocole Type Réf. Article Masse /
inverseurs Internationale @ unité kg
OX30…1600 Modbus RTU Ekip Com Modbus RTU-OX 1SDA104051R1 104051 0.2
OX30…1600 Modbus TCP Ekip Com Modbus TCP-OX 1SDA104052R1 104052 0.2
OX30…1600 Profibus DP Ekip Com Profibus 1SDA074152R1 074152 0.2
OX30…1600 Profinet Ekip Com Profinet 1SDA074153R1 074153 0.2
OX30…1600 EtherNet/IP Ekip Com EtherNet / IP 1SDA074155R1 074155 0.2
EKIP COM OX30…1600 DeviceNet Ekip Com DeviceNet 1SDA074154R1 074154 0.2

—
Modules de signalisation pour les contrôleurs de Niveau 3 et Niveau 4
Les modules de signalisation Ekip 2K ajoutent deux contacts d’entrée pour le contrôle et la
signalisation à distance. Ils peuvent être programmés avec l’écran de l’unité IHM ou avec le
logiciel Ekip Connect. Trois versions des modules de signalisation Ekip 2K sont disponibles :
Ekip 2K-1, Ekip 2K-2, Ekip 2K-3. L’utilisation simultanée de types similaires n’est pas possible.
Adapté aux Nb de Numérotation Type Réf. Article Masse /
inverseurs DI/DO DI/DO Internationale @ unité kg
OX30…1600 2 / 2 11,12 / 11,12 Ekip Signalling 2K-1-OX 1SDA104053R1 104053 0.2
OX30…1600 2 / 2 21,22 / 21,22 Ekip Signalling 2K-2-OX 1SDA104054R1 104054 0.2
OX30…1600 2 / 2 31,32 / 31,32 Ekip Signalling 2K-3-OX 1SDA104055R1 104055 0.2
EKIP 2K SIGNALLING
