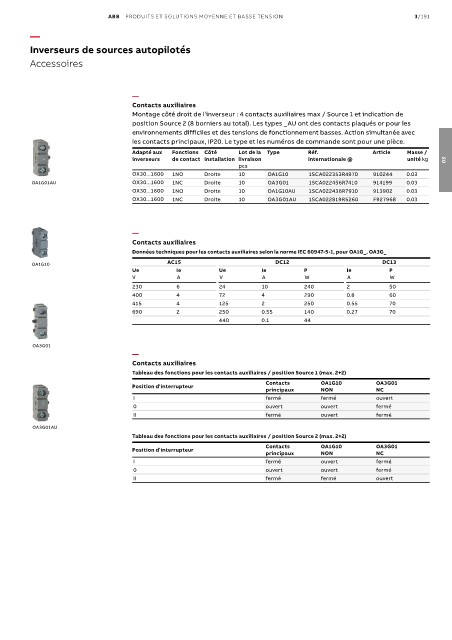

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/191

—
Inverseurs de sources autopilotés

Accessoires

—
Contacts auxiliaires
Montage côté droit de l’inverseur : 4 contacts auxiliaires max / Source 1 et indication de
position Source 2 (8 borniers au total). Les types _AU ont des contacts plaqués or pour les
environnements difficiles et des tensions de fonctionnement basses. Action simultanée avec
les contacts principaux, IP20. Le type et les numéros de commande sont pour une pièce.
Adapté aux Fonctions Côté Lot de la Type Réf. Article Masse /
inverseurs de contact installation livraison Internationale @ unité kg 03
pcs
OX30...1600 1NO Droite 10 OA1G10 1SCA022353R4970 910244 0.03
OA1G01AU OX30...1600 1NC Droite 10 OA3G01 1SCA022456R7410 914199 0.03
OX30...1600 1NO Droite 10 OA1G10AU 1SCA022436R7910 913902 0.03
OX30...1600 1NC Droite 10 OA3G01AU 1SCA022819R5260 F927968 0.03

—
Contacts auxiliaires
Données techniques pour les contacts auxiliaires selon la norme IEC 60947-5-1, pour OA1G_, OA3G_
AC15 DC12 DC13
OA1G10
Ue Ie Ue Ie P Ie P
V A V A W A W
230 6 24 10 240 2 50
400 4 72 4 290 0.8 60
415 4 125 2 250 0.55 70
690 2 250 0.55 140 0.27 70
440 0.1 44

OA3G01
—
Contacts auxiliaires
Tableau des fonctions pour les contacts auxiliaires / position Source 1 (max. 2+2)
Contacts OA1G10 OA3G01
Position d'interrupteur
principaux NON NC
I fermé fermé ouvert
0 ouvert ouvert fermé
II fermé ouvert fermé
OA3G01AU
Tableau des fonctions pour les contacts auxiliaires / position Source 2 (max. 2+2)
Contacts OA1G10 OA3G01
Position d'interrupteur
principaux NON NC
I fermé ouvert fermé
0 ouvert ouvert fermé
II fermé fermé ouvert
