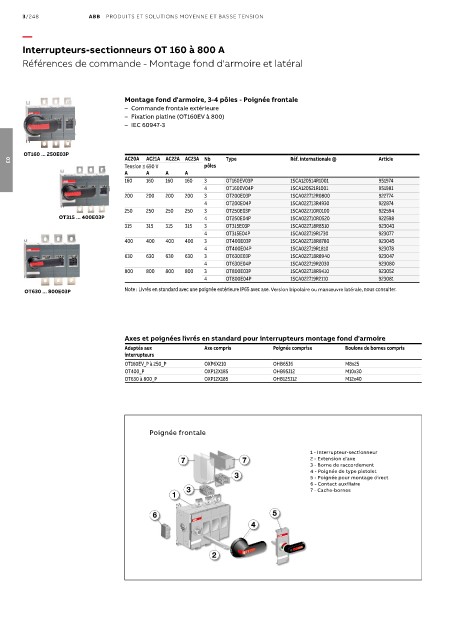

3/248            ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

       —
       Interrupteurs-sectionneurs OT 160 à 800 A

       Références de commande - Montage fond d'armoire et latéral




                                  Montage fond d'armoire, 3-4 pôles - Poignée frontale
                                     – Commande frontale extérieure
                                     – Fixation platine (OT160EV à 800)
                                     – IEC 60947-3



       OT160 ... 250E03P
                                  AC20A  AC21A AC22A AC23A Nb  Type           Réf. internationale @  Article
                                  Tension ≤ 690 V      pôles
   03
                                  A     A    A    A
                                  160   160  160  160  3     OT160EV03P       1SCA120514R1001        951974
                                                       4     OT160EV04P       1SCA120521R1001        951981
                                  200   200  200  200  3     OT200E03P        1SCA022712R0800        922774
                                                       4     OT200E04P        1SCA022713R4930        922874
                                  250   250  250  250  3     OT250E03P        1SCA022710R0100        922594
                 OT315 ... 400E03P                     4     OT250E04P        1SCA022710R0520        922598
                                  315   315  315  315  3     OT315E03P        1SCA022718R8510        923043
                                                       4     OT315E04P        1SCA022719R1730        923077
                                  400   400  400  400  3     OT400E03P        1SCA022718R8780        923045
                                                       4     OT400E04P        1SCA022719R1810        923078
                                  630   630  630  630  3    OT630E03P         1SCA022718R8940        923047
                                                       4    OT630E04P         1SCA022719R2030        923080
                                  800   800  800  800  3    OT800E03P         1SCA022718R9410        923052
                                                       4    OT800E04P         1SCA022719R2110        923081
       OT630 ... 800E03P          Note : Livrés en standard avec une poignée extérieure IP65 avec axe. Version bipolaire ou manœuvre latérale, nous consulter.






                                  Axes et poignées livrés en standard pour interrupteurs montage fond d'armoire
                                  Adaptés aux          Axe compris       Poignée comprise   Boulons de bornes compris
                                  interrupteurs
                                  OT160EV_P à 250_P    OXP6X210          OHB65J6            M8x25
                                  OT400_P              OXP12X185         OHB95J12           M10x30
                                  OT630 à 800_P        OXP12X185         OHB125J12          M12x40






                                        Poignée frontale


                                                                                   1 - Interrupteur-sectionneur
                                                                                   2 - Extension d'axe
                                                                                   3 - Borne de raccordement
                                                                                   4 - Poignée de type pistolet
                                                                                   5 - Poignée pour montage direct
                                                                                   6 - Contact auxiliaire
                                                                                   7 - Cache-bornes
