ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION                             3/243

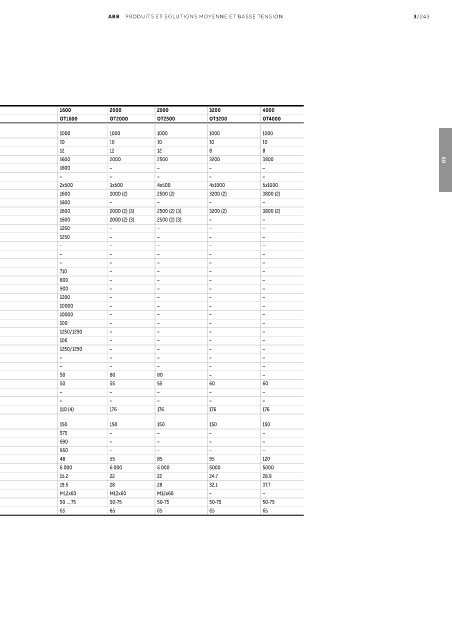

 Caractéristiques techniques selon IEC 60947-3
 Taille  A  1000  1250  1600  2000        2500          3200          4000
 Type d'interrupteur  OT1000  OT1250  OT1600  OT2000  OT2500  OT3200  OT4000
 Tension assignée d'isolement et tension
 assignée de fonctionnement AC20/DC20  Degré de pollution 3  V  1000  1000  1000  1000  1000  1000  1000
 Rigidité diélectrique  50 Hz 1 min  kV  10  10  10  10  10  10       10
 Tension assignée de tenue aux chocs  kV  12  12  12  12  12  8       8
 Courant thermique assigné et courant   temp. ambiante 40 °C (1)  À l'air libre  A  1000  1250  1600  2000  2500  3200  3800  03
 assigné de fonctionnement AC20/DC20  temp. ambiante 40 °C (1)  En armoire  A  1000  1250  1600  –  –  –  –
 temp. ambiante 60 °C  En armoire  A  –  –  –  –  –     –             –
 avec section de conducteur minimale  Cu  mm²  2x300  2x400  2x500  3x500  4x500  4x1000  5x1000
 Courant assigné de fonctionnement AC-21A  jusqu'à 690 V  A  1000  1250  1600  2000 (2)  2500 (2)  3200 (2)  3800 (2)
 1000 V  A  1000  1250  1600  –           –             –             –
 Courant assigné de fonctionnement AC-22A  jusqu'à 500 V  A  1000  1250  1600  2000 (2) (3)  2500 (2) (3)  3200 (2)  3800 (2)
 690 V  A  1000  1250  1600   2000 (2) (3)  2500 (2) (3)  –           –
 Courant assigné de fonctionnement AC-23A  jusqu'à 500 V  A  1000  1250  1250  –  –  –  –
 690 V  A  1000  1250  1250   –           –             –             –
 Courant assigné de fonctionnement/pôles en série DC-21A  24-48 V  A  –  –  –  –  –  –  –
 110 V  A  –  –  –            –           –             –             –
 220 V  A  –  –  –            –           –             –             –
 Puissance assignée de fonctionnement AC-23A   400-415 V  kW  530  710  710  –  –  –  –
 (ces valeurs sont données à titre indicatif et peuvent varier    440 V  kW  630  800  800  –  –  –  –
 selon le fabricant de moteur)
 500 V  kW  710  900  900     –           –             –             –
 690 V  kW  1000  1200  1200  –           –             –             –
 Pouvoir assigné de coupure AC-23A  jusqu'à 500 V  A  10000  10000  10000  –  –  –  –
 690 V  A  10000  10000  10000  –         –             –             –
 Courant assigné de court-circuit conditionnel  Ip (valeur efficace)  80 kA  kA  100  100  100  –  –  –  –
 Ip (valeur efficace) et courant coupé limité   Taille. fusible OFA_gG/aM  ≤ 415 V  A  1250/1250  1250/1250  1250/1250  –  –  –  –
 maximum autorisé correspondant à Îc
 Le courant coupé limité Îc se réfère aux   Ip (valeur efficace)  100 kA  kA  106  106  106  –  –  –  –
 valeurs indiquées par les fabricants de   Taille. fusible OFA_gG/aM  ≤ 500 V  A  1250/1250  1250/1250  1250/1250  –  –  –  –
 fusibles (test monophasé selon IEC 60269)
 Ip (valeur efficace)  50 kA  kA  –  –  –  –  –         –             –
 Taille max. fusible OFA_gG/aM  ≤ 690 V  A  –  –  –  –  –  –          –
 Courant assigné de courte durée admissible  Valeur efficace Icw  690 V, 0.25 s  kA  50  50  50  80  80  –  –
 Valeur efficace Icw  690 V, 1 s  kA  50  50  50  55  55  60          60
 Pouvoir assigné de fermeture en court-circuit  Valeur de crête Icm  415 V  kA  –  –  –  –  –  –  –
 Valeur de crête Icm  500 V  kA  –  –  –  –  –          –             –
 Valeur de crête Icm  690 V  kA  110 (4)  110 (4)  110 (4)  176  176  176  176
 Distance max. du cadre de l'interrupteur au support de la barre omni-
 bus/câble le plus proche  mm  150  150  150  150  150  150           150
 Puissance assignée du condensateur sans charge initiale   415 V  kVAr  460  575  575  –  –  –  –
 (les caractéristiques nominales du condensateur sont limitées par l'élément fusible)  500 V  kVAr  550  690  690  –  –  –  –
 690 V  kVAr  750  950  950   –           –             –             –
 Perte de puissance/pôle  Au courant assigné de fonctionnement  W  19  29  48  55  85  95  120
 Endurance mécanique  Diviser par 2 pour les cycles de manoeuvre  Opér.  6 000  6 000  6 000  6 000  6 000  5000  5000
 Masse sans accessoire  3 pôles  kg  14.1  14.1  15.2  22  22  24.7   28.9
 4 pôles  kg  18  18  19.5    28          28            32.1          37.7
 Taille du boulon de borne  Longueur x diamètre du filetage métrique  mm  M12x50  M12x50  M12x60  M12x60  M12x60  –  –
 Couple de serrage  Couple antagoniste requis  Nm  50 ... 75  50 ... 75  50 ... 75  50-75  50-75  50-75  50-75
 Couple de manoeuvre  Interrupteur-sectionneur 3 pôles  Nm  65  65  65  65  65  65  65
 (1) Selon les normes IEC 60947-1, paragraphe 6.1.1.
 (2) IEC 947-3, catégorie d’utilisation B, fonctionnement occasionnel.
 (3) Les séparateurs de phases ou les cache-bornes doivent être utilisés en amont et en aval des interrupteurs pour toute tension d'utilisation ≥ 500 V.
 (4) La valeur est de 92 kA pour les interrupteurs-sectionneurs 4 pôles.
