3/240 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

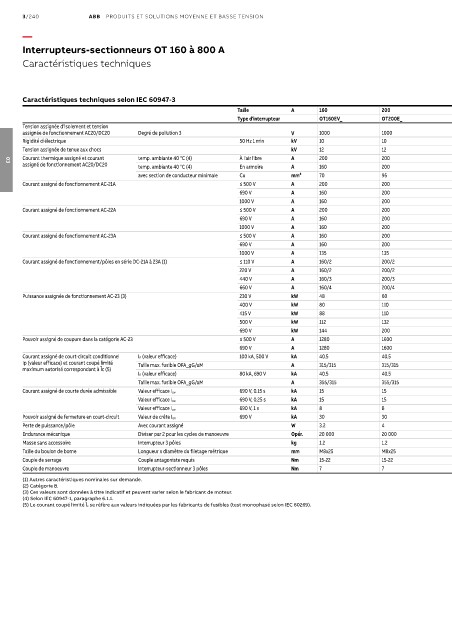

Interrupteurs-sectionneurs OT 160 à 800 A

Caractéristiques techniques

Caractéristiques techniques selon IEC 60947-3
Taille A 160 200 250 315 400 630 800
Type d'interrupteur OT160EV_ OT200E_ OT250E_ OT315E_ OT400E_ OT630E_ OT800E_
Tension assignée d'isolement et tension
assignée de fonctionnement AC20/DC20 Degré de pollution 3 V 1000 1000 1000 1000 1000 1000 1000
Rigidité diélectrique 50 Hz 1 min kV 10 10 10 10 10 10 10
Tension assignée de tenue aux chocs kV 12 12 12 12 12 12 12
Courant thermique assigné et courant temp. ambiante 40 °C (4) À l'air libre A 200 200 250 315 400 630 800
assigné de fonctionnement AC20/DC20 temp. ambiante 40 °C (4) En armoire A 160 200 250 315 400 630 800
03
avec section de conducteur minimale Cu mm² 70 95 120 185 240 2x185 2x240
Courant assigné de fonctionnement AC-21A ≤ 500 V A 200 200 250 315 400 630 800
690 V A 160 200 250 315 400 630 800
1000 V A 160 200 250 315 400 630 800
Courant assigné de fonctionnement AC-22A ≤ 500 V A 200 200 250 315 400 630 800
690 V A 160 200 250 315 400 630 800
1000 V A 160 200 250 315 400 630 800
Courant assigné de fonctionnement AC-23A ≤ 500 V A 160 200 250 315 400 630 800
690 V A 160 200 250 315 400 630 800
1000 V A 135 135 135 200 200 400 400
Courant assigné de fonctionnement/pôles en série DC-21A à 23A (1) ≤ 110 V A 160/2 200/2 250/2 315/1 (2) 400/1 (2) 630/1 800/1
220 V A 160/2 200/2 250/2 315/2 (2) 400/2 (2) 630/1 800/1
440 V A 160/3 200/3 250/3 315/3 360/3 630/2 800/2
660 V A 160/4 200/4 230/4 (2) 315/4 360/4 630/4 (2) 650/4 (2)
Puissance assignée de fonctionnement AC-23 (3) 230 V kW 48 60 75 100 132 200 250
400 V kW 80 110 140 160 220 355 450
415 V kW 88 110 145 180 230 355 450
500 V kW 112 132 170 220 280 400 560
690 V kW 144 200 250 315 400 630 800
Pouvoir assigné de coupure dans la catégorie AC-23 ≤ 500 V A 1280 1600 2000 2520 3200 5040 6400
690 V A 1280 1600 2000 2520 3200 5040 6400
Courant assigné de court-circuit conditionnel Ip (valeur efficace) 100 kA, 500 V kA 40.5 40.5 40.5 61.5 61.5 90 90
Ip (valeur efficace) et courant coupé limité Taille max. fusible OFA_gG/aM A 315/315 315/315 315/315 500/450 500/450 800/1000 800/1000
maximum autorisé correspondant à Îc (5)
Ip (valeur efficace) 80 kA, 690 V kA 40.5 40.5 40.5 59 59 83.5 83.5
Taille max. fusible OFA_gG/aM A 355/315 355/315 355/315 500/500 500/500 800/1000 800/1000
Courant assigné de courte durée admissible Valeur efficace I cw 690 V, 0.15 s kA 15 15 15 31 31 38 38
690 V, 0.25 s kA 15 15 15 24 24 36 36
Valeur efficace I cw
690 V, 1 s kA 8 8 8 15 15 20 20
Valeur efficace I cw
Pouvoir assigné de fermeture en court-circuit Valeur de crête I cm 690 V kA 30 30 30 65 65 80 80
Perte de puissance/pôle Avec courant assigné W 3.2 4 6.5 6.5 10 25 40
Endurance mécanique Diviser par 2 pour les cycles de manoeuvre Opér. 20 000 20 000 20 000 16 000 16 000 10 000 10 000
Masse sans accessoire Interrupteur 3 pôles kg 1.2 1.2 1.2 2.2 2.2 5.2 5.2
Taille du boulon de borne Longueur x diamètre du filetage métrique mm M8x25 M8x25 M8x25 M10x30 M10x30 M12x40 M12x40
Couple de serrage Couple antagoniste requis Nm 15-22 15-22 15-22 30-44 30-44 50-75 50-75
Couple de manoeuvre Interrupteur-sectionneur 3 pôles Nm 7 7 7 16 16 27 27
(1) Autres caractéristiques nominales sur demande.
(2) Catégorie B.
(3) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur.
(4) Selon IEC 60947-1, paragraphe 6.1.1.
(5) Le courant coupé limité Î c se réfère aux valeurs indiquées par les fabricants de fusibles (test monophasé selon IEC 60269).
