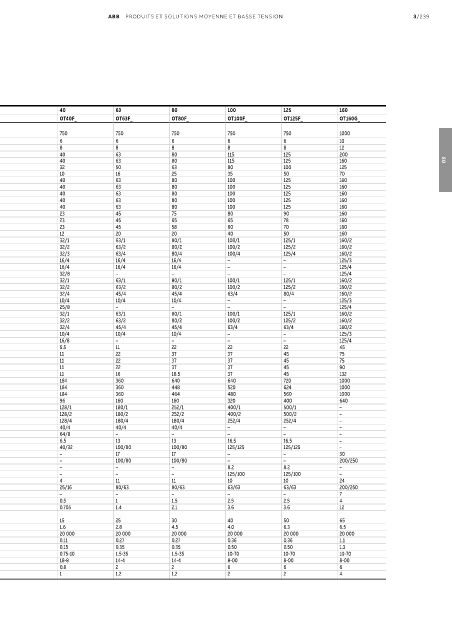

Page 437 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/239

Caractéristiques techniques selon IEC 60947-3
Taille A 16 25 40 63 80 100 125 160
Type d'interrupteur OT16F_ OT25F_ OT40F_ OT63F_ OT80F_ OT100F_ OT125F_ OT160G_
Tension assignée d'isolement et tension
assignée de fonctionnement AC20/DC20 Degré de pollution 3 V 750 750 750 750 750 750 750 1000
Rigidité diélectrique 50 Hz 1 min kV 6 6 6 6 6 6 6 10
Tension assignée de tenue aux chocs kV 8 8 8 8 8 8 8 12
Courant thermique assigné et courant temp. ambiante 40 °C (2) À l'air libre A 25 32 40 63 80 115 125 200
assigné de fonctionnement AC20/DC20 temp. ambiante 40 °C (2) En armoire A 25 32 40 63 80 115 125 160 03
temp. ambiante 60 °C En armoire A 20 25 32 50 63 80 100 125
avec section de conducteur minimale Cu mm² 4 6 10 16 25 35 50 70
Courant assigné de fonctionnement AC-21A jusqu'à 415 V A 16 25 40 63 80 100 125 160
440-690 V A 16 25 40 63 80 100 125 160
Courant assigné de fonctionnement AC-22A jusqu'à 415 V A 16 25 40 63 80 100 125 160
440-5000 V A 16 25 40 63 80 100 125 160
690 V A 16 25 40 63 80 100 125 160
Courant assigné de fonctionnement AC-23A jusqu'à 415 V A 16 20 23 45 75 80 90 160
440 V A 16 20 23 45 65 65 78 160
500 V A 16 20 23 45 58 60 70 160
690 V A 10 11 12 20 20 40 50 160
Courant assigné de fonctionnement/pôles en série DC-21A jusqu'à 48 V (1) A 16/1 25/1 32/1 63/1 80/1 100/1 125/1 160/2
110 V A 16/2 25/2 32/2 63/2 80/2 100/2 125/2 160/2
220 V A 16/3 25/3 32/3 63/4 80/4 100/4 125/4 160/2
440 V A 16/4 16/4 16/4 16/4 16/4 – – 125/3
500 V A 16/4 16/4 16/4 16/4 16/4 – – 125/4
680V* A 16/8 25/8 32/8 – – – – 125/4
Courant assigné de fonctionnement/pôles en série DC-22A jusqu'à 48 V (1) A 16/1 25/1 32/1 63/1 80/1 100/1 125/1 160/2
110 V A 16/2 25/2 32/2 63/2 80/2 100/2 125/2 160/2
220 V A 16/3 25/3 32/4 45/4 45/4 63/4 80/4 160/2
440 V A 16/4 10/4 10/4 10/4 10/4 – – 125/3
680V* A 16/8 25/8 25/8 – – – – 125/4
Courant assigné de fonctionnement/pôles en série DC-23A jusqu'à 48 V (1) A 16/1 25/1 32/1 63/1 80/1 100/1 125/1 160/2
110 V A 16/2 25/2 32/2 63/2 80/2 100/2 125/2 160/2
220 V A 16/4 25/4 32/4 45/4 45/4 63/4 63/4 160/2
440 V A 16/4 10/4 10/4 10/4 10/4 – – 125/3
680V* A 16/8 16/8 16/8 – – – – 125/4
Puissance assignée de fonctionnement AC-23A 220-240 V kW 3 4 5.5 11 22 22 22 45
(ces valeurs sont données à titre indicatif et 400-415 V kW 7.5 9 11 22 37 37 45 75
peuvent varier selon le fabricant de moteur) 440 V kW 7.5 9 11 22 37 37 45 75
500 V kW 7.5 9 11 22 37 37 45 90
690 V kW 7.5 9 11 16 18.5 37 45 132
Pouvoir assigné de coupure, AC-23A jusqu'à 415 V A 128 160 184 360 640 640 720 1000
440 V A 128 160 184 360 448 520 624 1000
500 V A 128 160 184 360 464 480 560 1000
690 V A 80 88 96 160 160 320 400 640
Pouvoir assigné de coupure/pôles en série AC-23A jusqu'à 48 V A 64/1 100/1 128/1 180/1 252/1 400/1 500/1 –
110 V A 64/2 100/2 128/2 180/2 252/2 400/2 500/2 –
220 V A 64/3 100/4 128/4 180/4 180/4 252/4 252/4 –
440 V A 40/4 40/4 40/4 40/4 40/4 – – –
750 V A 64/8 64/8 64/8 – – – – –
Courant assigné de court-circuit conditionnel Ip (valeur efficace) 50 kA kA 6.5 6.5 6.5 13 13 16.5 16.5 –
Ip (valeur efficace) et courant coupé limité Taille max. fusible OFA_gG/aM ≤ 415 V A 40/32 40/32 40/32 100/80 100/80 125/125 125/125 –
maximum autorisé correspondant à Îc Ip (valeur efficace) 100 kA kA – – – 17 17 – – 30
Taille max. fusible OFA_gG/aM ≤ 500 V A – – – 100/80 100/80 – – 200/250
Ip (valeur efficace) 10 kA kA – – – – – 8.2 8.2 –
Taille max. fusible OFA_gG/aM ≤ 690 V A – – – – – 125/100 125/100 –
Ip (valeur efficace) 50 kA kA 4 4 4 11 11 10 10 24
Taille max. fusible OFA_gG/aM ≤ 690 V A 25/16 25/16 25/16 80/63 80/63 63/63 63/63 200/250
Courant assigné de courte durée admissible Valeur efficace Icw 690 V, 0.25 s kA – – – – – – – 7
Valeur efficace Icw 690 V, 1 s kA 0.5 0.5 0.5 1 1.5 2.5 2.5 4
Pouvoir assigné de fermeture en court-circuit Valeur de crête Icm 690 V/500 V kA 0.705 0.705 0.705 1.4 2.1 3.6 3.6 12
Puissance assignée du condensateur
(les caractéristiques nominales du condensateur sont limitées par l'élément fusible) 400-415 V KVAr – 10 15 25 30 40 50 65
Perte de puissance/pôle Au courant assigné de fonctionnement W 0.3 0.6 1.6 2.8 4.5 4.0 6.3 6.5
Endurance mécanique Diviser par 2 pour les cycles de manoeuvre Opér. 20 000 20 000 20 000 20 000 20 000 20 000 20 000 20 000
Masse sans accessoire 3 pôles kg 0.11 0.11 0.11 0.27 0.27 0.36 0.36 1.1
4 pôles kg 0.15 0.15 0.15 0.35 0.35 0.50 0.50 1.3
Taille du câble Taille du câble Cu adaptée mm² 0.75-10 0.75-10 0.75-10 1.5-35 1.5-35 10-70 10-70 10-70
aux serre-câbles des bornes AWG 18-8 18-8 18-8 14-4 14-4 8-00 8-00 8-00
Couple de serrage Couple antagoniste requis Nm 0.8 0.8 0.8 2 2 6 6 6
Couple de manoeuvre Interrupteur-sectionneur 3 pôles Nm 1 1 1 1.2 1.2 2 2 4
(1) En dessous de 48 V, il est recommandé de mettre deux pôles en parallèle jusqu’à OT 63, en particulier en atmosphère polluée.
(2) Selon IEC 60947-1, paragraphe 6.1.1.
* 680V maximum pour OT160G
