— 01

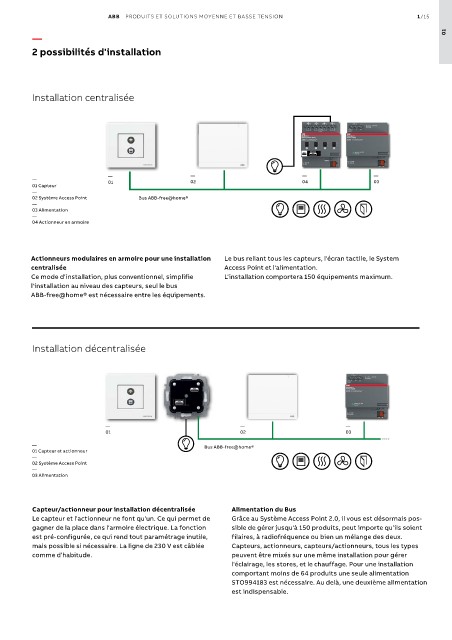

2 possibilités d'installation

Installation centralisée

— — — —
— 01 02 04 03
01 Capteur
—
02 Système Access Point Bus ABB-free@home®
—
03 Alimentation
—
04 Actionneur en armoire

Actionneurs modulaires en armoire pour une installation Le bus reliant tous les capteurs, l'écran tactile, le System
centralisée Access Point et l'alimentation.
Ce mode d'installation, plus conventionnel, simplifie L'installation comportera 150 équipements maximum.
l'installation au niveau des capteurs, seul le bus
ABB-free@home® est nécessaire entre les équipements.

Installation décentralisée

— — —
01 02 03
— Bus ABB-free@home®
01 Capteur et actionneur
—
02 Système Access Point
—
03 Alimentation

Capteur/actionneur pour installation décentralisée Alimentation du Bus
Le capteur et l'actionneur ne font qu'un. Ce qui permet de Grâce au Système Access Point 2.0, il vous est désormais pos-
gagner de la place dans l'armoire électrique. La fonction sible de gérer jusqu'à 150 produits, peut importe qu'ils soient
est pré-configurée, ce qui rend tout paramétrage inutile, filaires, à radiofréquence ou bien un mélange des deux.
mais possible si nécessaire. La ligne de 230 V est câblée Capteurs, actionneurs, capteurs/actionneurs, tous les types
comme d'habitude. peuvent être mixés sur une même installation pour gérer
l'éclairage, les stores, et le chauffage. Pour une installation
comportant moins de 64 produits une seule alimentation
STO994183 est nécessaire. Au delà, une deuxième alimentation
est indispensable.
