1/18 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
01

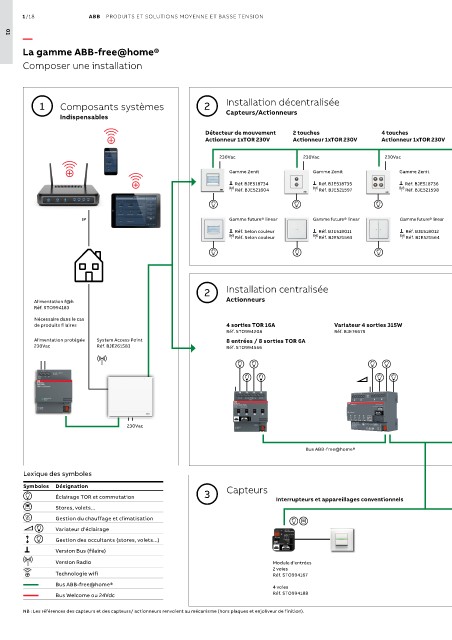

La gamme ABB-free@home®
Composer une installation

1 Composants systèmes 2 Installation décentralisée
Indispensables Capteurs/Actionneurs

Détecteur de mouvement 2 touches 4 touches
Actionneur 1xTOR 230V Actionneur 1xTOR 230V Actionneur 1xTOR 230V

230Vac 230Vac 230Vac

Gamme Zenit Gamme Zenit Gamme Zenit
Réf. BJE518734 Réf. BJE518735 Réf. BJE518736
T
T
Réf. BJE521604 Réf. BJE521597 Réf. BJE521598
T
IP Gamme future® linear Gamme future® linear Gamme future® linear
Réf. Selon couleur Réf. BJE518011 Réf. BJE518012
T
T
T
Réf. Selon couleur Réf. BJE521563 Réf. BJE521564

2 Installation centralisée
Alimentation f@h Actionneurs
Réf. STO994183
Nécessaire dans le cas
de produits filaires 4 sorties TOR 16A Variateur 4 sorties 315W
Réf. STO994208 Réf. BJE76679
Alimentation protégée System Access Point 8 entrées / 8 sorties TOR 6A
230Vac Réf. BJE261583 Réf. STO994556

230Vac

Bus ABB-free@home®

Lexique des symboles
Symboles Désignation Capteurs
Éclairage TOR et commutation 3 Interrupteurs et appareillages conventionnels
Stores, volets...
Gestion du chauffage et climatisation
Variateur d'éclairage
Gestion des occultants (stores, volets...)
Version Bus (filaire)
T
Version Radio Module d'entrées
2 voies
Technologie wifi Réf. STO994167
Bus ABB-free@home®
4 voies
Bus Welcome ou 24Vdc Réf. STO994188
NB : Les références des capteurs et des capteurs/ actionneurs renvoient au mécanisme (hors plaques et enjoliveur de finition).
