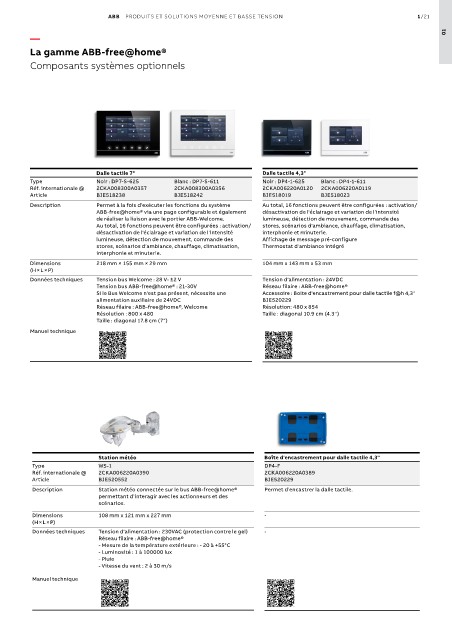

Page 55 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 1/21

— 01

La gamme ABB-free@home®
Composants systèmes optionnels

Dalle tactile 7'' Dalle tactile 4,3''
Type Noir : DP7-S-625 Blanc : DP7-S-611 Noir : DP4-1-625 Blanc : DP4-1-611
Réf. internationale @ 2CKA008300A0357 2CKA008300A0356 2CKA006220A0120 2CKA006220A0119
Article BJE518238 BJE518242 BJE518019 BJE518023
Description Permet à la fois d'exécuter les fonctions du système Au total, 16 fonctions peuvent être configurées : activation/
ABB-free@home® via une page configurable et également désactivation de l'éclairage et variation de l'intensité
de réaliser la liaison avec le portier ABB-Welcome. lumineuse, détection de mouvement, commande des
Au total, 16 fonctions peuvent être configurées : activation/ stores, scénarios d'ambiance, chauffage, climatisation,
désactivation de l'éclairage et variation de l'intensité interphonie et minuterie.
lumineuse, détection de mouvement, commande des Affichage de message pré-configure
stores, scénarios d'ambiance, chauffage, climatisation, Thermostat d'ambiance intégré
interphonie et minuterie.
Dimensions 218 mm × 155 mm × 29 mm 104 mm x 143 mm x 53 mm
(H × L × P)
Données techniques Tension bus Welcome : 28 V- ±2 V Tension d'alimentation : 24VDC
Tension bus ABB-free@home® : 21-30V Réseau filaire : ABB-free@home®
Si le Bus Welcome n'est pas présent, nécessite une Accessoire : Boite d'encastrement pour dalle tactile f@h 4,3"
alimentation auxiliaire de 24VDC BJE520229
Réseau filaire : ABB-free@home®, Welcome Résolution: 480 x 854
Résolution : 800 x 480 Taille : diagonal 10.9 cm (4.3'')
Taille : diagonal 17.8 cm (7")
Manuel technique

Station météo Boîte d'encastrement pour dalle tactile 4,3''
Type WS-1 DP4-F
Réf. internationale @ 2CKA006220A0390 2CKA006220A0389
Article BJE520552 BJE520229
Description Station météo connectée sur le bus ABB-free@home® Permet d'encastrer la dalle tactile.
permettant d'interagir avec les actionneurs et des
scénarios.
Dimensions 108 mm x 121 mm x 227 mm -
(H × L × P)
Données techniques Tension d'alimentation : 230VAC (protection contre le gel) -
Réseau filaire : ABB-free@home®
- Mesure de la température extérieure : - 20 à +55°C
- Luminosité : 1 à 100000 lux
- Pluie
- Vitesse du vent : 2 à 30 m/s

Manuel technique
