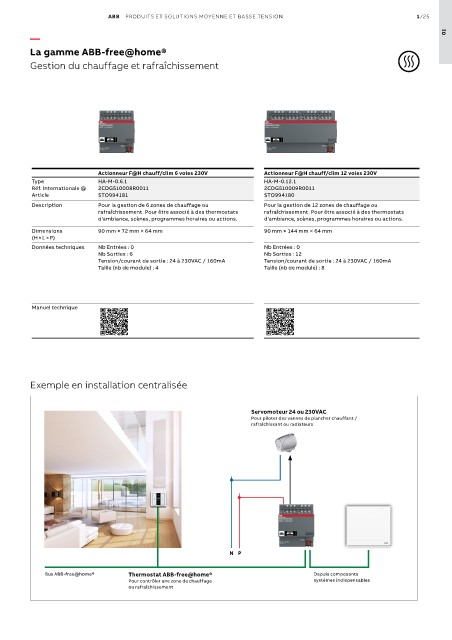

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 1/25

— 01

La gamme ABB-free@home®
Gestion du chauffage et rafraîchissement

Actionneur F@H chauff/clim 6 voies 230V Actionneur F@H chauff/clim 12 voies 230V
Type HA-M-0.6.1 HA-M-0.12.1
Réf. internationale @ 2CDG510008R0011 2CDG510009R0011
Article STO994181 STO994180
Description Pour la gestion de 6 zones de chauffage ou Pour la gestion de 12 zones de chauffage ou
rafraîchissement. Pour être associé à des thermostats rafraîchissement. Pour être associé à des thermostats
d'ambiance, scènes, programmes horaires ou actions. d'ambiance, scènes, programmes horaires ou actions.

Dimensions 90 mm × 72 mm × 64 mm 90 mm × 144 mm × 64 mm
(H × L × P)
Données techniques Nb Entrées : 0 Nb Entrées : 0
Nb Sorties : 6 Nb Sorties : 12
Tension/courant de sortie : 24 à 230VAC / 160mA Tension/courant de sortie : 24 à 230VAC / 160mA
Taille (nb de module) : 4 Taille (nb de module) : 8

Manuel technique

Exemple en installation centralisée

Servomoteur 24 ou 230VAC
Pour piloter des vannes de plancher chauffant /
rafraîchissant ou radiateurs

N P

Bus ABB-free@home® Thermostat ABB-free@home® Depuis composants
Pour contrôler une zone de chauffage systèmes indispensables
ou rafraîchissement
