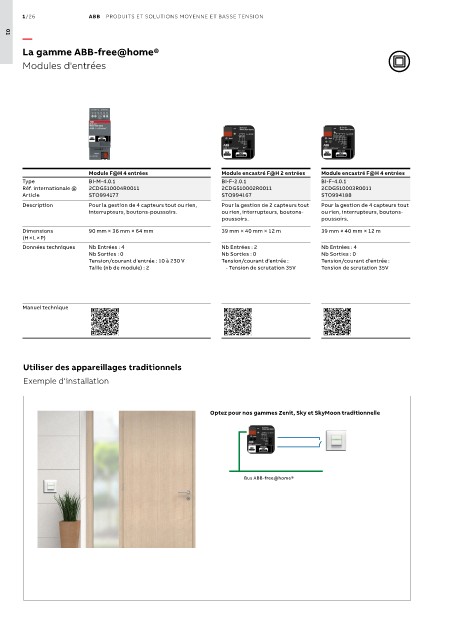

Page 60 - Les indispensables 2021

1/26 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
01
La gamme ABB-free@home®
Modules d'entrées

Module F@H 4 entrées Module encastré F@H 2 entrées Module encastré F@H 4 entrées
Type BI-M-4.0.1 BI-F-2.0.1 BI-F-4.0.1
Réf. internationale @ 2CDG510004R0011 2CDG510002R0011 2CDG510003R0011
Article STO994177 STO994167 STO994188
Description Pour la gestion de 4 capteurs tout ou rien, Pour la gestion de 2 capteurs tout Pour la gestion de 4 capteurs tout
interrupteurs, boutons-poussoirs. ou rien, interrupteurs, boutons- ou rien, interrupteurs, boutons-
poussoirs. poussoirs.

Dimensions 90 mm × 36 mm × 64 mm 39 mm × 40 mm × 12 m 39 mm × 40 mm × 12 m
(H × L × P)
Données techniques Nb Entrées : 4 Nb Entrées : 2 Nb Entrées : 4
Nb Sorties : 0 Nb Sorties : 0 Nb Sorties : 0
Tension/courant d'entrée : 10 à 230 V Tension/courant d'entrée : Tension/courant d'entrée :
Taille (nb de module) : 2 - Tension de scrutation 35V Tension de scrutation 35V

Manuel technique

Utiliser des appareillages traditionnels
Exemple d'installation

Optez pour nos gammes Zenit, Sky et SkyMoon traditionnelle

Bus ABB-free@home®
