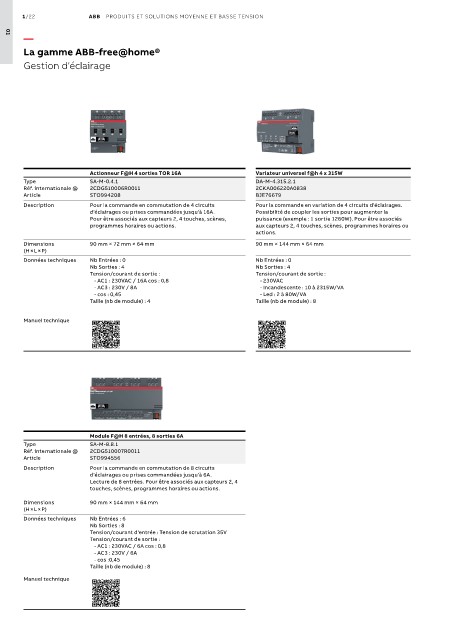

1/22 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
01
La gamme ABB-free@home®
Gestion d'éclairage

Actionneur F@H 4 sorties TOR 16A Variateur universel f@h 4 x 315W
Type SA-M-0.4.1 DA-M-4.315.2.1
Réf. internationale @ 2CDG510006R0011 2CKA006220A0838
Article STO994208 BJE76679
Description Pour la commande en commutation de 4 circuits Pour la commande en variation de 4 circuits d'éclairages.
d'éclairages ou prises commandées jusqu'à 16A. Possibilité de coupler les sorties pour augmenter la
Pour être associés aux capteurs 2, 4 touches, scènes, puissance (exemple : 1 sortie 1260W). Pour être associés
programmes horaires ou actions. aux capteurs 2, 4 touches, scènes, programmes horaires ou
actions.
Dimensions 90 mm × 72 mm × 64 mm 90 mm × 144 mm × 64 mm
(H × L × P)
Données techniques Nb Entrées : 0 Nb Entrées : 0
Nb Sorties : 4 Nb Sorties : 4
Tension/courant de sortie : Tension/courant de sortie :
- AC1 : 230VAC / 16A cos : 0,8 - 230VAC
- AC3 : 230V / 8A - Incandescente : 10 à 2315W/VA
- cos : 0,45 - Led : 2 à 80W/VA
Taille (nb de module) : 4 Taille (nb de module) : 8

Manuel technique

Module F@H 8 entrées, 8 sorties 6A
Type SA-M-8.8.1
Réf. internationale @ 2CDG510007R0011
Article STO994556
Description Pour la commande en commutation de 8 circuits
d'éclairages ou prises commandées jusqu'à 6A.
Lecture de 8 entrées. Pour être associés aux capteurs 2, 4
touches, scènes, programmes horaires ou actions.
Dimensions 90 mm × 144 mm × 64 mm
(H × L × P)
Données techniques Nb Entrées : 6
Nb Sorties : 8
Tension/courant d'entrée : Tension de scrutation 35V
Tension/courant de sortie :
- AC1 : 230VAC / 6A cos : 0,8
- AC3 : 230V / 6A
- cos :0,45
Taille (nb de module) : 8
Manuel technique
