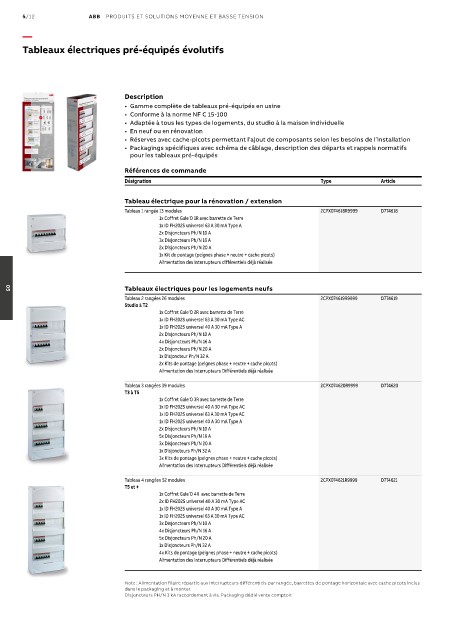

5/12 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tableaux électriques pré-équipés évolutifs

Description
• Gamme complète de tableaux pré-équipés en usine
• Conforme à la norme NF C 15-100
• Adaptée à tous les types de logements, du studio à la maison individuelle
• En neuf ou en rénovation
• Réserves avec cache-picots permettant l’ajout de composants selon les besoins de l’installation
• Packagings spécifiques avec schéma de câblage, description des départs et rappels normatifs
pour les tableaux pré-équipés
Références de commande
Désignation Type Article

Tableau électrique pour la rénovation / extension
Tableau 1 rangée 13 modules 2CPX074618R9999 D774618
1x Coffret Gale’O 1R avec barrette de Terre
1x ID FH202S universel 63 A 30 mA Type A
2x Disjoncteurs Ph/N 10 A
3x Disjoncteurs Ph/N 16 A
2x Disjoncteurs Ph/N 20 A
1x Kit de pontage (peignes phase + neutre + cache picots)
Alimentation des interrupteurs différentiels déjà réalisée

Tableaux électriques pour les logements neufs
05
Tableau 2 rangées 26 modules 2CPX074619R9999 D774619
Studio à T2
1x Coffret Gale’O 2R avec barrette de Terre
1x ID FH202S universel 63 A 30 mA Type AC
1x ID FH202S universel 40 A 30 mA Type A
2x Disjoncteurs Ph/N 10 A
4x Disjoncteurs Ph/N 16 A
2x Disjoncteurs Ph/N 20 A
1x Disjoncteur Ph/N 32 A
2x Kits de pontage (peignes phase + neutre + cache picots)
Alimentation des Interrupteurs Différentiels déjà réalisée

Tableau 3 rangées 39 modules 2CPX074620R9999 D774620
T3 à T5
1x Coffret Gale’O 3R avec barrette de Terre
1x ID FH202S universel 40 A 30 mA Type AC
1x ID FH202S universel 63 A 30 mA Type AC
1x ID FH202S universel 40 A 30 mA Type A
2x Disjoncteurs Ph/N 10 A
5x Disjoncteurs Ph/N 16 A
3x Disjoncteurs Ph/N 20 A
1x Disjoncteurs Ph/N 32 A
3x Kits de pontage (peignes phase + neutre + cache picots)
Alimentation des Interrupteurs Différentiels déjà réalisée
Tableau 4 rangées 52 modules 2CPX074621R9999 D774621
T5 et +
1x Coffret Gale’O 4R avec barrette de Terre
2x ID FH202S universel 40 A 30 mA Type AC
1x ID FH202S universel 40 A 30 mA Type A
1x ID FH202S universel 63 A 30 mA Type AC
3x Disjoncteurs Ph/N 10 A
4x Disjoncteurs Ph/N 16 A
5x Disjoncteurs Ph/N 20 A
1x Disjoncteurs Ph/N 32 A
4x Kits de pontage (peignes phase + neutre + cache picots)
Alimentation des Interrupteurs Différentiels déjà réalisée

Note : Alimentation filaire répartie aux interrupteurs différentiels par rangée, barrettes de pontage horizontale avec cache picots inclus
dans le packaging et à monter.
Disjoncteurs PH/N 3 kA raccordement à vis. Packaging dédié vente comptoir.
