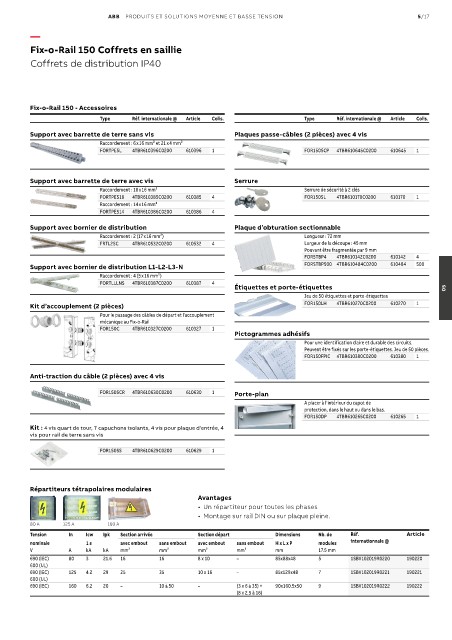

Page 695 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/17

—
Fix-o-Rail 150 Coffrets en saillie

Coffrets de distribution IP40

Fix-o-Rail 150 - Accessoires
Type Réf. internationale @ Article Colis. Type Réf. internationale @ Article Colis.
Support avec barrette de terre sans vis Plaques passe-câbles (2 pièces) avec 4 vis
Raccordement : 6 x 16 mm² et 21 x 4 mm²
FORTPESL 4TBR610396C0200 610396 1 FOR150SCP 4TBR610645C0200 610645 1

Support avec barrette de terre avec vis Serrure
Raccordement : 18 x 16 mm² Serrure de sécurité à 2 clés
FORTPES18 4TBR610385C0200 610385 4 FOR150SL 4TBR610170C0200 610170 1
Raccordement : 14 x 16 mm²
FORTPES14 4TBR610386C0200 610386 4

Support avec bornier de distribution Plaque d’obturation sectionnable
Raccordement : 2 (17 x 16 mm²) Longueur : 72 mm
FRTL2SC 4TBR610532C0200 610532 4 Largeur de la découpe : 45 mm
Pouvant être fragmentée par 9 mm
FORSTBP4 4TBR610142C0200 610142 4
Support avec bornier de distribution L1-L2-L3-N FORSTBP500 4TBR610484C0200 610484 500
Raccordement : 4 (5 x 16 mm²)
FORTLLLNS 4TBR610387C0200 610387 4
Étiquettes et porte-étiquettes 05
Jeu de 50 étiquettes et porte-étiquettes
Kit d’accouplement (2 pièces) FOR150LH 4TBR610270C0200 610270 1
Pour le passage des câbles de départ et l’accouplement
mécanique au Fix-o-Rail
FOR150C 4TBR610327C0200 610327 1
Pictogrammes adhésifs
Pour une identification claire et durable des circuits.
Peuvent être fixés sur les porte-étiquettes. Jeu de 50 pièces.
FOR150FPIC 4TBR610380C0200 610380 1

Anti-traction du câble (2 pièces) avec 4 vis

FOR150SCR 4TBR610630C0200 610630 1 Porte-plan
A placer à l’intérieur du capot de
protection, dans le haut ou dans le bas.
FOR150DP 4TBR610265C0200 610265 1
Kit : 4 vis quart de tour, 7 capuchons isolants, 4 vis pour plaque d’entrée, 4
vis pour rail de terre sans vis

FOR150SS 4TBR610629C0200 610629 1

Répartiteurs tétrapolaires modulaires
Avantages
• Un répartiteur pour toutes les phases
• Montage sur rail DIN ou sur plaque pleine.
80 A 125 A 160 A
Tension In Icw Ipk Section arrivée Section départ Dimensions Nb. de Réf. Article
nominale 1 s avec embout sans embout avec embout sans embout H x L x P modules internationnale @
V A kA kA mm² mm² mm² mm² mm 17.5 mm
690 (IEC) 80 3 21.6 16 16 8 x 10 – 85x88x48 5 1SBV102019R0220 190220
600 (UL)
690 (IEC) 125 4.2 29 25 35 10 x 16 – 85x129x48 7 1SBV102019R0221 190221
600 (UL)
690 (IEC) 160 6.2 20 – 10 à 50 – (3 x 6 à 35) + 90x160.5x50 9 1SBV102019R0222 190222
(8 x 2.5 à 16)
