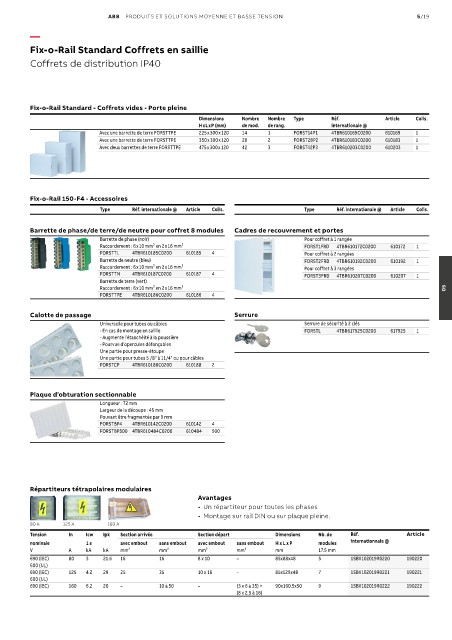

Page 697 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/19

—
Fix-o-Rail Standard Coffrets en saillie

Coffrets de distribution IP40

Fix-o-Rail Standard - Coffrets vides - Porte pleine
Dimensions Nombre Nombre Type Réf. Article Colis.
H x L x P (mm) de mod. de rang. internationale @
Avec une barrette de terre FORSTTPE 225 x 300 x 120 14 1 FORST14P1 4TBR610169C0200 610169 1
Avec une barrette de terre FORSTTPE 350 x 300 x 120 28 2 FORST28P2 4TBR610183C0200 610183 1
Avec deux barrettes de terre FORSTTPE 475 x 300 x 120 42 3 FORST42P3 4TBR610203C0200 610203 1

Fix-o-Rail 150-F4 - Accessoires
Type Réf. internationale @ Article Colis. Type Réf. internationale @ Article Colis.

Barrette de phase/de terre/de neutre pour coffret 8 modules Cadres de recouvrement et portes
Barrette de phase (noir) Pour coffret à 1 rangée
Raccordement : 6 x 10 mm² en 2 x 16 mm² FORST1FRD 4TBR610172C0200 610172 1
FORSTTL 4TBR610185C0200 610185 4 Pour coffret à 2 rangées
Barrette de neutre (bleu) FORST2FRD 4TBR610192C0200 610192 1
Raccordement : 6 x 10 mm² en 2 x 16 mm² Pour coffret à 3 rangées
FORSTTN 4TBR610187C0200 610187 4 FORST3FRD 4TBR610207C0200 610207 1
Barrette de terre (vert)
Raccordement : 6 x 10 mm² en 2 x 16 mm² 05
FORSTTPE 4TBR610186C0200 610186 4

Calotte de passage Serrure
Universelle pour tubes ou câbles Serrure de sécurité à 2 clés
- En cas de montage en saillie FORSTL 4TBR617925C0200 617925 1
- Augmente l’étanchéité à la poussière
- Pourvue d’opercules défonçables
Une partie pour presse-étoupe
Une partie pour tubes 5 /8” à 11/4” ou pour câbles
FORSTCP 4TBR610188C0200 610188 2

Plaque d’obturation sectionnable
Longueur : 72 mm
Largeur de la découpe : 45 mm
Pouvant être fragmentée par 9 mm
FORSTBP4 4TBR610142C0200 610142 4
FORSTBP500 4TBR610484C0200 610484 500

Répartiteurs tétrapolaires modulaires
Avantages
• Un répartiteur pour toutes les phases
• Montage sur rail DIN ou sur plaque pleine.
80 A 125 A 160 A
Tension In Icw Ipk Section arrivée Section départ Dimensions Nb. de Réf. Article
nominale 1 s avec embout sans embout avec embout sans embout H x L x P modules internationnale @
V A kA kA mm² mm² mm² mm² mm 17.5 mm
690 (IEC) 80 3 21.6 16 16 8 x 10 – 85x88x48 5 1SBV102019R0220 190220
600 (UL)
690 (IEC) 125 4.2 29 25 35 10 x 16 – 85x129x48 7 1SBV102019R0221 190221
600 (UL)
690 (IEC) 160 6.2 20 – 10 à 50 – (3 x 6 à 35) + 90x160.5x50 9 1SBV102019R0222 190222
(8 x 2.5 à 16)
