Page 710 - Les indispensables 2021

5/32 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

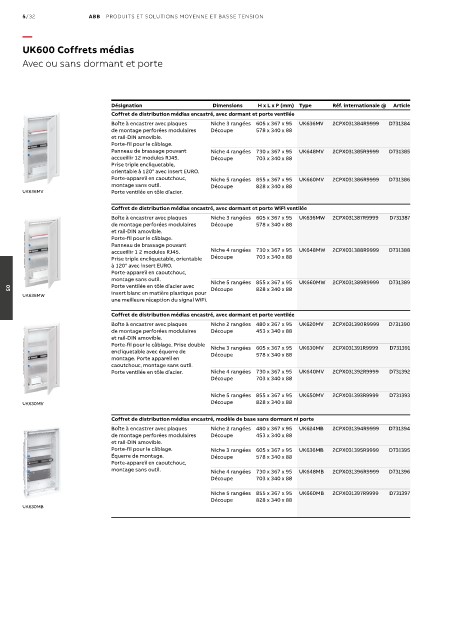

UK600 Coffrets médias

Avec ou sans dormant et porte

Désignation Dimensions H x L x P (mm) Type Réf. internationale @ Article
Coffret de distribution médias encastré, avec dormant et porte ventilée
Boîte à encastrer avec plaques Niche 3 rangées 605 x 367 x 95 UK636MV 2CPX031384R9999 D731384
de montage perforées modulaires Découpe 578 x 340 x 88
et rail-DIN amovible.
Porte-fil pour le câblage.
Panneau de brassage pouvant Niche 4 rangées 730 x 367 x 95 UK648MV 2CPX031385R9999 D731385
accueillir 12 modules RJ45. Découpe 703 x 340 x 88
Prise triple encliquetable,
orientable à 120° avec insert EURO.
Porte-appareil en caoutchouc, Niche 5 rangées 855 x 367 x 95 UK660MV 2CPX031386R9999 D731386
montage sans outil. Découpe 828 x 340 x 88
UK636MV Porte ventilée en tôle d’acier.

Coffret de distribution médias encastré, avec dormant et porte WiFi ventilée
Boîte à encastrer avec plaques Niche 3 rangées 605 x 367 x 95 UK636MW 2CPX031387R9999 D731387
de montage perforées modulaires Découpe 578 x 340 x 88
et rail-DIN amovible.
Porte-fil pour le câblage.
Panneau de brassage pouvant
accueillir 1 2 modules RJ45. Niche 4 rangées 730 x 367 x 95 UK648MW 2CPX031388R9999 D731388
Prise triple encliquetable, orientable Découpe 703 x 340 x 88
à 120° avec insert EURO.
Porte-appareil en caoutchouc,
montage sans outil. Niche 5 rangées 855 x 367 x 95 UK660MW 2CPX031389R9999 D731389
Porte ventilée en tôle d’acier avec Découpe 828 x 340 x 88
insert blanc en matière plastique pour
05
UK636MW
une meilleure réception du signal WiFi.
Coffret de distribution médias encastré, avec dormant et porte ventilée
Boîte à encastrer avec plaques Niche 2 rangées 480 x 367 x 95 UK620MV 2CPX031390R9999 D731390
de montage perforées modulaires Découpe 453 x 340 x 88
et rail-DIN amovible.
Porte-fil pour le câblage. Prise double Niche 3 rangées 605 x 367 x 95 UK630MV 2CPX031391R9999 D731391
encliquetable avec équerre de Découpe 578 x 340 x 88
montage. Porte appareil en
caoutchouc, montage sans outil.
Porte ventilée en tôle d’acier. Niche 4 rangées 730 x 367 x 95 UK640MV 2CPX031392R9999 D731392
Découpe 703 x 340 x 88
Niche 5 rangées 855 x 367 x 95 UK650MV 2CPX031393R9999 D731393
UK630MV Découpe 828 x 340 x 88
Coffret de distribution médias encastré, modèle de base sans dormant ni porte
Boîte à encastrer avec plaques Niche 2 rangées 480 x 367 x 95 UK624MB 2CPX031394R9999 D731394
de montage perforées modulaires Découpe 453 x 340 x 88
et rail-DIN amovible.
Porte-fil pour le câblage. Niche 3 rangées 605 x 367 x 95 UK636MB 2CPX031395R9999 D731395
Équerre de montage. Découpe 578 x 340 x 88
Porte-appareil en caoutchouc,
montage sans outil. Niche 4 rangées 730 x 367 x 95 UK648MB 2CPX031396R9999 D731396
Découpe 703 x 340 x 88
Niche 5 rangées 855 x 367 x 95 UK660MB 2CPX031397R9999 D731397
Découpe 828 x 340 x 88
UK630MB
