ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/37

—

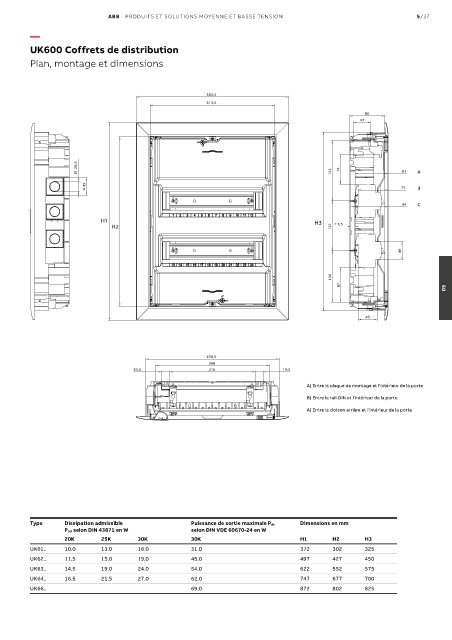

UK600 Coffrets de distribution

Plan, montage et dimensions

383,5
313,5
88
43

26,5
Ø 152 74 81 A
45 75
o B
94 C

H1 H3 11,5
H2 125

46

130
87
05

48

336,5
288
19,5 216 19,5

A) Entre la plaque de montage et l’intérieur de la porte
B) Entre le rail-DIN et l’intérieur de la porte
A) Entre la cloison arrière et l’intérieur de la porte

Type Dissipation admissible Puissance de sortie maximale P de Dimensions en mm
P zul selon DIN 43871 en W selon DIN VDE 60670-24 en W
20K 25K 30K 30K H1 H2 H3
UK61.. 10.0 13.0 16.0 31.0 372 302 325
UK62.. 11.5 15.0 19.0 45.0 497 427 450
UK63.. 14.5 19.0 24.0 54.0 622 552 575
UK64.. 16.5 21.5 27.0 62.0 747 677 700
UK66.. 69.0 872 802 825
