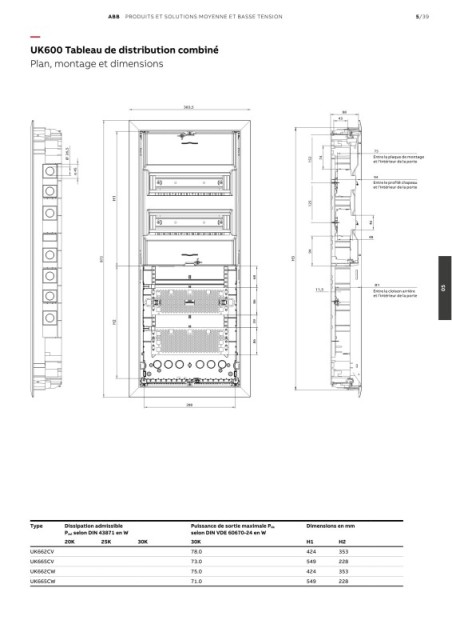

UK600 Tableau de distribution combiné

Plan, montage et dimensions

383,5
88
43

26,5 75
Between DIN rail and door
152 et l’intérieur de la porte
Ø 74 Entre la plaque de montage
45
o
94
Entre le profilé chapeau
Between rear wall and door
et l’intérieur de la porte
H1
125
46
48
94
872 H3

68
81
11,5 05
Entre la cloison arrière
Between mounting plate
and door
et l’intérieur de la porte
86
H2 39

86

288

Type Dissipation admissible Puissance de sortie maximale P de Dimensions en mm
P zul selon DIN 43871 en W selon DIN VDE 60670-24 en W
20K 25K 30K 30K H1 H2
UK662CV 78.0 424 353
UK665CV 73.0 549 228
UK662CW 75.0 424 353
UK665CW 71.0 549 228
