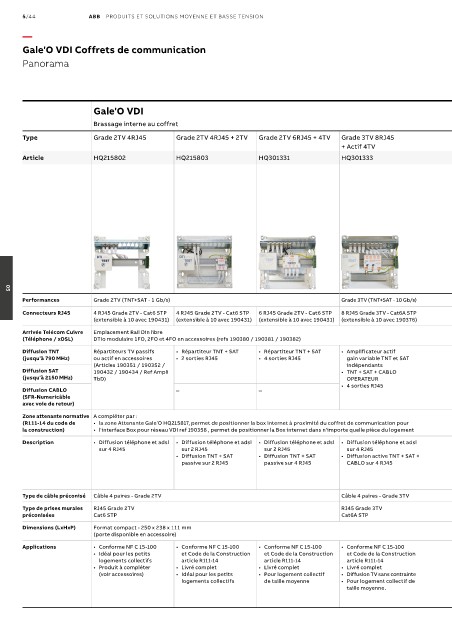

5/44 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Gale'O VDI Coffrets de communication

Panorama

Gale'O VDI Gale'O VDI +

Brassage interne au coffret Modules de distributions et de brassages des médias en face avant
Type Grade 2TV 4RJ45 Grade 2TV 4RJ45 + 2TV Grade 2TV 6RJ45 + 4TV Grade 3TV 8RJ45 Modulaire Modulaire
+ Actif 4TV Grade 2TV 8RJ45 + 2TV Grade 3TV 12RJ45 + 4TV + 5 Gigabits Ethernet
Article HQ215802 HQ215803 HQ301331 HQ301333 HQ301332 HQ301334

05
Performances Grade 2TV (TNT+SAT - 1 Gb/s) Grade 3TV (TNT+SAT - 10 Gb/s) Grade 2TV (TNT+SAT - 1 Gb/s) Grade 3TV (TNT+SAT - 10 Gb/s)
Connecteurs RJ45 4 RJ45 Grade 2TV - Cat6 STP 4 RJ45 Grade 2TV - Cat6 STP 6 RJ45 Grade 2TV - Cat6 STP 8 RJ45 Grade 3TV - Cat6A STP 8 RJ45 Grade 2TV - Cat6 STP 12 RJ45 Grade 3TV - Cat6A STP
(extensible à 10 avec 190431) (extensible à 10 avec 190431) (extensible à 10 avec 190431) (extensible à 10 avec 190376) (extensible à 16 avec 190373 + 190376)
Arrivée Telécom Cuivre Emplacement Rail Din libre DTIo Modulaire homologué ORANGE inclus, compatible toutes zones FTTH
(Téléphone / xDSL) DTIo modulaire 1FO, 2FO et 4FO en accessoires (refs 190380 / 190381 / 190382)
Diffusion TNT Répartiteurs TV passifs • Répartiteur TNT + SAT • Répartiteur TNT + SAT • Amplificateur actif • Répartiteur passif TNT + SAT • Amplificateur actif gain variable TNT et SAT indépendants
(jusqu’à 790 MHz) ou actif en accessoires • 2 sorties RJ45 • 4 sorties RJ45 gain variable TNT et SAT • 2 sorties RJ45 avec brassage en face avant du coffret TNT + SAT + CABLO OPERATEUR
(Articles 190351 / 190352 / indépendants • 4 sorties RJ45 pour brassage en face avant du coffret
Diffusion SAT 190432 / 190434 / Ref Ampli • TNT + SAT + CABLO
(jusqu'à 2150 MHz) TbD) OPERATEUR
• 4 sorties RJ45
Diffusion CABLO – – –
(SFR-Numericâble
avec voie de retour)
Zone attenante normative A compléter par :
(R111-14 du code de • la zone Attenante Gale'O HQ215817, permet de positionner la box internet à proximité du coffret de communication pour raccordement direct aux prises murales RJ45 du logement,
la construction) • l'interface Box pour réseau VDI ref 190358 , permet de positionner la Box internet dans n'importe quelle pièce du logement et de retransmettre ses sorties (Tel et internet) vers les prises murale RJ45.
Description • Diffusion téléphone et adsl • Diffusion téléphone et adsl • Diffusion téléphone et adsl • Diffusion téléphone et adsl • Coffret modulaire avec brassage face avant facilitant l'attribution des • Coffret modulaire avec brassage face avant facilitant l'attribution des
sur 4 RJ45 sur 2 RJ45 sur 2 RJ45 sur 4 RJ45 médias vers les prises murales RJ45 du logement. médias vers les prises murales RJ45 du logement.
• Diffusion TNT + SAT • Diffusion TNT + SAT • Diffusion active TNT + SAT + • Filtre maître xdsl 2 sorties modulaires : diffusion téléphone et adsl. • Filtre maître xdsl 2 sorties modulaires : diffusion téléphone et adsl.
passive sur 2 RJ45 passive sur 4 RJ45 CABLO sur 4 RJ45 • Diffusion TNT + SAT sur 2 prises murales RJ45 du logement. • Diffusion TNT + SAT + CABLO-OPERATEUR sur 4 prises murales RJ45 du
logement sans limite de diffusion (jusqu'à 45m de câble).
• Livré avec Switch Gigabit Ethernet pour diffusion d'internet (et mise en
réseau) de 5 prises RJ45 du logement
Type de câble préconisé Câble 4 paires - Grade 2TV Câble 4 paires - Grade 3TV Câble 4 paires - Grade 2TV Câble 4 paires - Grade 3TV
Type de prises murales RJ45 Grade 2TV RJ45 Grade 3TV RJ45 Grade 2TV RJ45 Grade 3TV
préconisées Cat6 STP Cat6A STP Cat6 STP Cat6A STP
Dimensions (LxHxP) Format compact - 250 x 238 x 111 mm Format Modulaire 2 rangées 250 x 363 x 111 mm Format Modulaire 4 rangées 250 x 633 x 111 mm
(porte disponible en accessoire) (porte disponible en accessoire) (porte disponible en accessoire)
Applications • Conforme NF C 15-100 • Conforme NF C 15-100 • Conforme NF C 15-100 • Conforme NF C 15-100 • Conforme NF C 15-100 et Code de la Construction article R111-14 • Conforme NF C15-100 et Code de la Construction article R111-14
• Idéal pour les petits et Code de la Construction et Code de la Construction et Code de la Construction • Livré complet. • Livré complet.
logements collectifs article R111-14 article R111-14 article R111-14 • Idéal pour logements collectifs et individuels de tailles petites • Idéal pour logements collectifs et individuels de tailles moyennes à grandes
• Produit à compléter • Livré complet • Livré complet • Livré complet et moyennes. • Diffusion TV sans contrainte
(voir accessoires) • Idéal pour les petits • Pour logement collectif • Diffusion TV sans contrainte • Brassage simplifié en face avant : idéal avec Box placée dans la zone • Brassage simplifié en face avant : idéal avec Box placée dans la zone
logements collectifs de taille moyenne • Pour logement collectif de attenante. attenante.
taille moyenne. • Multi-usages, permet de répondre à tous les besoin de diffusion
d'internet dans le logement : télétravail, télé-médecine, éducation
à distance, maintient du lien social, mutlimédia, jeux-vidéos.
