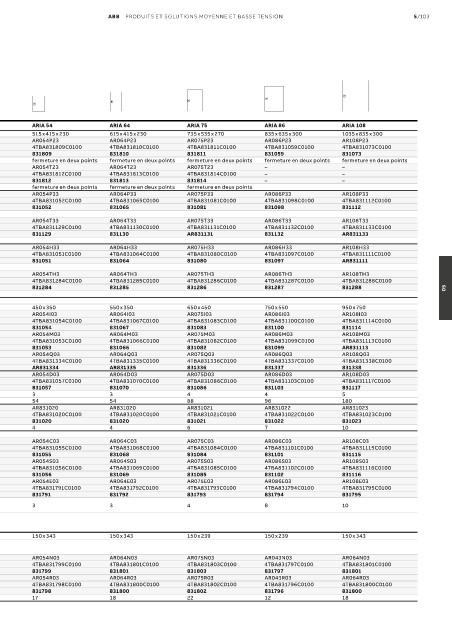

Page 781 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/103

Type ARIA 32 ARIA 43 ARIA 54 ARIA 64 ARIA 75 ARIA 86 ARIA 108
Plastrons individuels H x L x P 315 x 215 x 170 415 x 315 x 170 515 x 415 x 230 615 x 415 x 230 735 x 535 x 270 835 x 635 x 300 1035 x 835 x 300
Coffret IP65 - IK08. Type – AR043P23 AR054P23 AR064P23 AR075P23 AR086P23 AR108P23
Fourni avec 1 ou 2 serrures à double panneton 3 mm Réf. inter. @ – 4TBA831035C0100 4TBA831809C0100 4TBA831810C0100 4TBA831811C0100 4TBA831059C0100 4TBA831073C0100
Choisir les coffrets IP66 pour serrures à clés Article – 831035 831809 831810 831811 831059 831073
– fermeture en un point fermeture en deux points fermeture en deux points fermeture en deux points fermeture en deux points fermeture en deux points
Coffret avec visuel IP65 - IK07 Type – AR043T33 AR054T23 AR064T23 AR075T23 – –
Fourni avec 1 ou 2 serrures à double panneton 3 mm Réf. inter. @ – 4TBA831128C0100 4TBA831812C0100 4TBA831813C0100 4TBA831814C0100 – –
Choisir les coffrets IP66 pour serrures à clés Article – 831128 831812 831813 831814 – –
fermeture en un point fermeture en deux points fermeture en deux points fermeture en deux points
➀ Coffret IP66 - IK08 Type AR032P13 (1) AR043P33 AR054P33 AR064P33 AR075P33 AR086P33 AR108P33
Fourni avec 1 serrure centrale à double panneton Réf. inter. @ 4TBA831025C0100 4TBA831036C0100 4TBA831052C0100 4TBA831065C0100 4TBA831081C0100 4TBA831098C0100 4TBA831112C0100
de 3 mm et mécanisme de fermeture en 3 points Article 831025 831036 831052 831065 831081 831098 831112
(poignée courte avec serrure en option)
Coffret avec visuel IP66 - IK07 Type – AR043T23 AR054T33 AR064T33 AR075T33 AR086T33 AR108T33
Fourni avec 1 serrure centrale à double panneton Réf. inter. @ – 4TBA831815C0100 4TBA831129C0100 4TBA831130C0100 4TBA831131C0100 4TBA831132C0100 4TBA831133C0100
de 3 mm et mécanisme de fermeture en 3 points Article – 831815 831129 831130 AR831131 831132 AR831133
(poignée courte avec serrure en option)
Coffret IP66 - IK08 Type AR032T13 AR043H33 AR054H33 AR064H33 AR075H33 AR086H33 AR108H33
➁ ➂
Fourni avec 1 poignée longue pour serrure à Réf. inter. @ 4TBA831307C0100 4TBA831034C0100 4TBA831051C0100 4TBA831064C0100 4TBA831080C0100 4TBA831097C0100 4TBA831111C0100
profilé semi-cylindrique Article 831307 831034 831051 831064 831080 831097 AR831111
Coffret avec visue IP66 - IK07 Type – – AR054TH3 AR064TH3 AR075TH3 AR086TH3 AR108TH3
Fourni avec 1 poigné longue pour serrure Réf. inter. @ – – 4TBA831284C0100 4TBA831285C0100 4TBA831286C0100 4TBA831287C0100 4TBA831288C0100
à profilé semi-cylindrique Article – – 831284 831285 831286 831287 831288 05
Platines de montage
Plastrons individuels H x L 250 x 150 350 x 250 450 x 350 550 x 350 650 x 450 750 x 550 950 x 750
Pertinax 5 mm Type AR032I03 AR043I03 AR054I03 AR064I03 AR075I03 AR086I03 AR108I03
Réf. inter. @ 4TBA831027C0100 4TBA831038C0100 4TBA831054C0100 4TBA831067C0100 4TBA831083C0100 4TBA831100C0100 4TBA831114C0100
Article 831027 831038 831054 831067 831083 831100 831114
Tôle d’acier électrozinguée Sendzimir 2 mm Type AR032M03 AR043M03 AR054M03 AR064M03 AR075M03 AR086M03 AR108M03
Réf. inter. @ 4TBA831026C0100 4TBA831037C0100 4TBA831053C0100 4TBA831066C0100 4TBA831082C0100 4TBA831099C0100 4TBA831113C0100
Article 831026 831037 831053 831066 831082 831099 AR831113
Tôle métallique perforée 1.5 mm Type AR032Q03 AR043Q03 AR054Q03 AR064Q03 AR075Q03 AR086Q03 AR108Q03
Réf. inter. @ 4TBA831332C0100 4TBA831333C0100 4TBA831334C0100 4TBA831335C0100 4TBA831336C0100 4TBA831337C0100 4TBA831338C0100
Article AR831332 AR831333 AR831334 AR831335 831336 831337 831338
Châssis de montage Type AR032D03 AR043D03 AR054D03 AR064D03 AR075D03 AR086D03 AR108D03
Réf. inter. @ 4TBA831030C0100 4TBA831041C0100 4TBA831057C0100 4TBA831070C0100 4TBA831086C0100 4TBA831103C0100 4TBA831117C0100
Article 831030 831041 831057 831070 831086 831103 831117
Rangées 2 2 3 3 4 4 5
Modules 12 24 54 54 88 96 180
Barrettes pour borniers de raccordement Type AR831018 AR831019 AR831020 AR831020 AR831021 AR831022 AR831023
Réf. inter. @ 4TBA831018C0100 4TBA831019C0100 4TBA831020C0100 4TBA831020C0100 4TBA831021C0100 4TBA831022C0100 4TBA831023C0100
Article 831018 831019 831020 831020 831021 831022 831023
Nombre de bornes 2 3 4 4 6 7 10
Plastrons
Plein Type AR032C03 AR043C03 AR054C03 AR064C03 AR075C03 AR086C03 AR108C03
Réf. inter. @ 4TBA831028C0100 4TBA831039C0100 4TBA831055C0100 4TBA831068C0100 4TBA831084C0100 4TBA831101C0100 4TBA831115C0100
Article 831028 831039 831055 831068 831084 831101 831115
Avec ouvertures pour appareillage rail DIN Type AR032S03 AR043S03 AR054S03 AR064S03 AR075S03 AR086S03 AR108S03
Réf. inter. @ 4TBA831029C0100 4TBA831040C0100 4TBA831056C0100 4TBA831069C0100 4TBA831085C0100 4TBA831102C0100 4TBA831116C0100
Article 831029 831040 831056 831069 831085 831102 831116
Avec ouvertures pour plastrons individuels Type – AR043E03 AR054E03 AR064E03 AR075E03 AR086E03 AR108E03
modulaires Réf. inter. @ – 4TBA831790C0100 4TBA831791C0100 4TBA831792C0100 4TBA831793C0100 4TBA831794C0100 4TBA831795C0100
Article – 831790 831791 831792 831793 831794 831795
Nombre de plastrons individuels modulaires – 2 3 3 4 8 10
possible
Remarque : les armoires ARIA 43 et 86, ainsi que ARIA 64
et 108 contiennent les mêmes plaques de fermeture
modulaires (Fermé et avec ouvertures)
Plastrons individuels H x L 150 x 239 150 x 343 150 x 343 150 x 239 150 x 239 150 x 343
Plaques de protection modulaires individuelles
IP20 (PVC)
Plein Type – AR043N03 AR054N03 AR064N03 AR075N03 AR043N03 AR064N03
Réf. inter. @ – 4TBA831797C0100 4TBA831799C0100 4TBA831801C0100 4TBA831803C0100 4TBA831797C0100 4TBA831801C0100
Article – 831797 831799 831801 831803 831797 831801
Avec ouvertures pour appareillage rail DIN Type – AR043R03 AR054R03 AR064R03 AR075R03 AR043R03 AR064R03
Réf. inter. @ – 4TBA831796C0100 4TBA831798C0100 4TBA831800C0100 4TBA831802C0100 4TBA831796C0100 4TBA831800C0100
Article – 831796 831798 831800 831802 831796 831800
Modules – 12 17 18 22 12 18
(1) fermeture en un point
Emballage = 1
