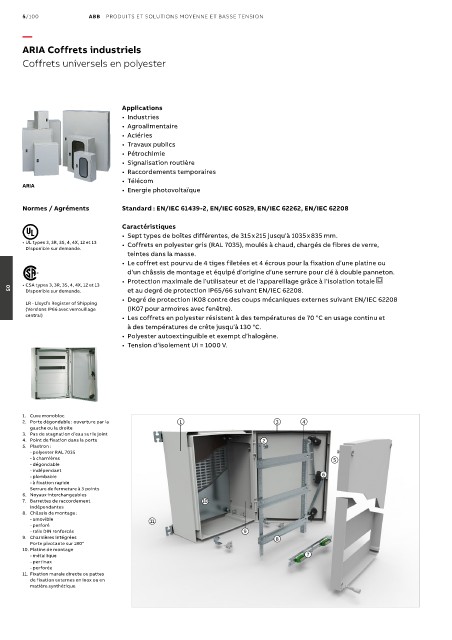

Page 778 - Les indispensables 2021

5/100 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
ARIA Coffrets industriels

Coffrets universels en polyester

Applications
• Industries
• Agroalimentaire
• Aciéries
• Travaux publics
• Pétrochimie
• Signalisation routière
• Raccordements temporaires
• Télécom
ARIA
• Energie photovoltaïque

Normes / Agréments Standard : EN/IEC 61439-2, EN/IEC 60529, EN/IEC 62262, EN/IEC 62208

Caractéristiques
• Sept types de boîtes différentes, de 315 x 215 jusqu’à 1035 x 835 mm.
• UL types 3, 3R, 3S, 4, 4X, 12 et 13 • Coffrets en polyester gris (RAL 7035), moulés à chaud, chargés de fibres de verre,
Disponible sur demande.
teintes dans la masse.
• Le coffret est pourvu de 4 tiges filetées et 4 écrous pour la fixation d’une platine ou
d’un châssis de montage et équipé d’origine d’une serrure pour clé à double panneton.
• Protection maximale de l’utilisateur et de l’appareillage grâce à l’isolation totale
• CSA types 3, 3R, 3S, 4, 4X, 12 et 13
Disponible sur demande. et au degré de protection IP65/66 suivant EN/IEC 62208.
05
• Degré de protection IK08 contre des coups mécaniques externes suivant EN/IEC 62208
LR - Lloyd’s Register of Shipping
(Versions IP66 avec verrouillage (IK07 pour armoires avec fenêtre).
central) • Les coffrets en polyester résistent à des températures de 70 °C en usage continu et
à des températures de crête jusqu’à 130 °C.
• Polyester autoextinguible et exempt d’halogène.
• Tension d’isolement Ui = 1000 V.

1. Cuve monobloc
2. Porte dégondable : ouverture par la 1 3 4
gauche ou la droite
3. Pas de stagnation d’eau sur le joint
4. Point de fixation dans la porte 2
5. Plastron :
- polyester RAL 7035
- à charnières 5
- dégondable
- indépendant
- plombable 6
- à fixation rapide
Serrure de fermeture à 3 points
6. Noyaux interchangeables
7. Barrettes de raccordement 10
indépendantes
8. Châssis de montage :
- amovible 11
- perforé
- rails DIN renforcés 9
9. Charnières intégrées 8
Porte pivotante sur 180°
10. Platine de montage
- métallique 7
- pertinax
- perforée
11. Fixation murale directe ou pattes
de fixation externes en inox ou en
matière synthétique
