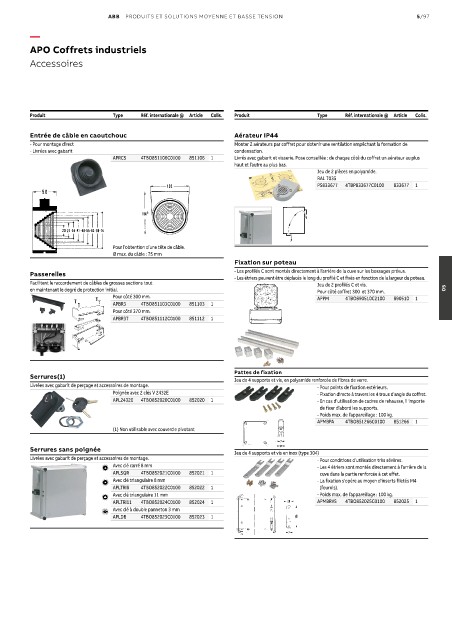

Page 775 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/97

—
APO Coffrets industriels

Accessoires

Produit Type Réf. internationale @ Article Colis. Produit Type Réf. internationale @ Article Colis.

Entrée de câble en caoutchouc Aérateur IP44
- Pour montage direct Monter 2 aérateurs par coffret pour obtenir une ventilation empêchant la formation de
- Livrées avec gabarit condensation.
APRCS 4TBO851106C0100 851106 1 Livrés avec gabarit et visserie. Pose conseillée : de chaque côté du coffret un aérateur au plus
haut et l’autre au plus bas.
Jeu de 2 pièces en polyamide.
RAL 7035
PS833677 4TBP833677C0100 833677 1

Pour l’obtention d’une tête de câble.
Ø max. du câble : 75 mm
Fixation sur poteau
Passerelles - Les profilés C sont montés directement à l’arrière de la cuve sur les bossages prévus.
- Les étriers peuvent être déplacés le long du profilé C et fixés en fonction de la largeur du poteau.
Facilitent le raccordement de câbles de grosses sections tout Jeu de 2 profilés C et vis.
en maintenant le degré de protection initial. Pour côté coffret 300 et 370 mm. 05
Pour côté 300 mm. APPM 4TBO890510C2100 890510 1
APBR3 4TBO851103C0100 851103 1
Pour côté 370 mm.
APBR37 4TBO851112C0100 851112 1

Pattes de fixation
Serrures(1) Jeu de 4 supports et vis, en polyamide renforcée de fibres de verre.
Livrées avec gabarit de perçage et accessoires de montage. - Pour points de fixation extérieurs.
Poignée avec 2 clés V 2432E - Fixation directe à travers les 4 trous d’angle du coffret.
APL2432E 4TBO852020C0100 852020 1 - En cas d’utilisation de cadres de rehausse, il importe
de fixer d’abord les supports.
- Poids max. de l’appareillage : 100 kg.
APMBPA 4TBO851266C0100 851266 1
(1) Non utilisable avec couvercle pivotant

Serrures sans poignée Jeu de 4 supports et vis en inox (type 304)
Livrées avec gabarit de perçage et accessoires de montage. - Pour conditions d’utilisation très sévères.
Avec clé carré 8 mm - Les 4 étriers sont montés directement à l’arrière de la
APLSQR 4TBO852021C0100 852021 1 cuve dans la partie renforcée à cet effet.
Avec clé triangulaire 8 mm - La fixation s’opère au moyen d’inserts filetés M4
APLTRI8 4TBO852022C0100 852022 1 (fournis).
Avec clé triangulaire 11 mm - Poids max. de l’appareillage : 100 kg.
APLTRI11 4TBO852024C0100 852024 1 APMBRVS 4TBO852025C0100 852025 1
Avec clé à double panneton 3 mm
APLDB 4TBO852023C0100 852023 1
