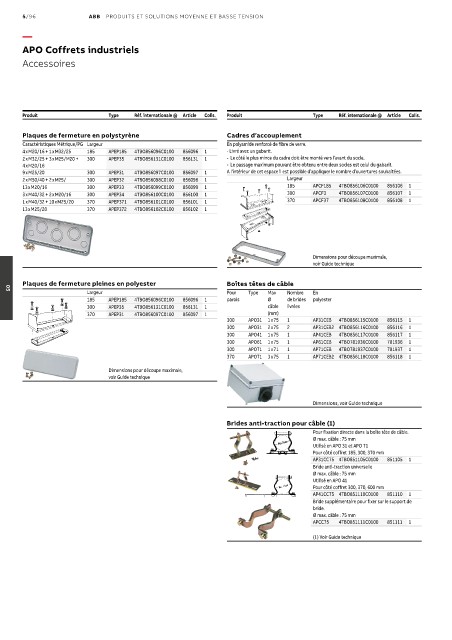

Page 774 - Les indispensables 2021

5/96 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
APO Coffrets industriels

Accessoires

Produit Type Réf. internationale @ Article Colis. Produit Type Réf. internationale @ Article Colis.

Plaques de fermeture en polystyrène Cadres d’accouplement
Caractéristiques Métrique/PG Largeur En polyamide renforcé de fibre de verre.
4 x M20/16 + 1 x M32/25 185 APEP185 4TBO856096C0100 856096 1 - Livré avec un gabarit.
2 x M32/25 + 3 x M25/M20 + 300 APEP35 4TBO856131C0100 856131 1 - Le côté le plus mince du cadre doit être monté vers l’avant du socle.
4 x M20/16 - Le passage maximum pouvant être obtenu entre deux socles est celui du gabarit.
9 x M25/20 300 APEP31 4TBO856097C0100 856097 1 A l’intérieur de cet espace il est possible d’appliquer le nombre d’ouvertures souhaitées.
2 x M50/40 + 2 x M25/ 300 APEP32 4TBO856098C0100 856098 1 Largeur
13 x M20/16 300 APEP33 4TBO856099C0100 856099 1 185 APCF185 4TBO856106C0100 856106 1
3 x M40/32 + 2 x M20/16 300 APEP34 4TBO856100C0100 856100 1 300 APCF3 4TBO856107C0100 856107 1
1 x M40/32 + 10 x M25/20 370 APEP371 4TBO856101C0100 856101 1 370 APCF37 4TBO856108C0100 856108 1
13 x M25/20 370 APEP372 4TBO856102C0100 856102 1

Dimensions pour découpe maximale,
voir Guide technique

Plaques de fermeture pleines en polyester Boîtes têtes de câble
Largeur Pour Type Max Nombre En
05
185 APEP185 4TBO856096C0100 856096 1 parois Ø de brides polyester
300 APEP35 4TBO856131C0100 856131 1 câble livrées
370 APEP31 4TBO856097C0100 856097 1 (mm)
300 APO31 1 x 75 1 AP31CEB 4TBO856115C0100 856115 1
300 APO31 2 x 75 2 AP31CEB2 4TBO856116C0100 856116 1
300 APO41 1 x 75 1 AP41CEB 4TBO856117C0100 856117 1
300 APO61 1 x 75 1 AP61CEB 4TBO781936C0100 781936 1
300 APO71 1 x 71 1 AP71CEB 4TBO781937C0100 781937 1
370 APO71 3 x 75 1 AP71CEB2 4TBO856118C0100 856118 1
Dimensions pour découpe maximale,
voir Guide technique

Dimensions, voir Guide technique

Brides anti-traction pour câble (1)
Pour fixation directe dans la boîte tête de câble.
Ø max. câble : 75 mm
Utilisé en APO 31 et APO 71
Pour côté coffret 185, 300, 370 mm
AP31CC75 4TBO851105C0100 851105 1
Bride anti-traction universelle
Ø max. câble : 75 mm
Utilisé en APO 41
Pour côté coffret 300, 370, 600 mm
AP41CC75 4TBO851110C0100 851110 1
Bride supplémentaire pour fixer sur le support de
bride.
Ø max. câble : 75 mm
APCC75 4TBO851111C0100 851111 1

(1) Voir Guide technique
