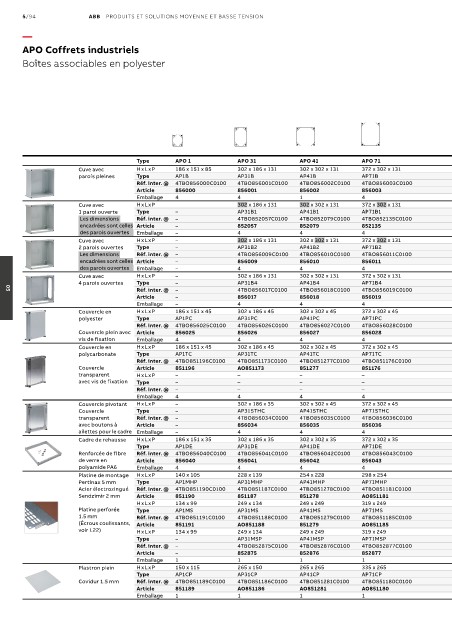

Page 772 - Les indispensables 2021

5/94 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
APO Coffrets industriels

Boîtes associables en polyester

Type APO 1 APO 31 APO 41 APO 71 APO 51 APO 81 APO 61 APO 11 APO 12
Cuve avec H x L x P 186 x 151 x 85 302 x 186 x 131 302 x 302 x 131 372 x 302 x 131 488 x 302 x 131 558 x 302 x 131 603 x 302 x 131 603 x 372 x 131 603 x 603 x 131
parois pleines Type AP1B AP31B AP41B AP71B AP51B AP81B AP61B AP11B AP12B
Réf. inter. @ 4TBO856000C0100 4TBO856001C0100 4TBO856002C0100 4TBO856003C0100 4TBO856004C0100 4TBO856005C0100 4TBO856006C0100 4TBO856007C0100 4TBO856008C0100
Article 856000 856001 856002 856003 856004 856005 856006 856007 856008
Emballage 4 4 1 4 2 2 2 2 2
Cuve avec H x L x P 302 x 186 x 131 302 x 302 x 131 372 x 302 x 131 488 x 302 x 131 558 x 302 x 131 603 x 302 x 131 603 x 372 x 131 603 x 603 x 131
1 paroi ouverte Type – AP31B1 AP41B1 AP71B1 – AP81B1 AP61B1 AP11B1 AP12B1
Les dimensions Réf. inter. @ – 4TBO852057C0100 4TBO852079C0100 4TBO852135C0100 – 4TBO852436C0100 4TBO852117C0100 4TBO852446C0100 4TBO852451C0100
encadrées sont celles Article – 852057 852079 852135 – 852436 852117 852446 852451
des parois ouvertes Emballage – 4 4 4 2 2 2 2 2
Cuve avec H x L x P – 302 x 186 x 131 302 x 302 x 131 372 x 302 x 131 488 x 302 x 131 558 x 302 x 131 603 x 302 x 131 603 x 372 x 131 603 x 603 x 131
2 parois ouvertes Type – AP31B2 AP41B2 AP71B2 AP51B2 AP81B2 AP61B2 AP11B2 AP12B2
Les dimensions Réf. inter. @ – 4TBO856009C0100 4TBO856010C0100 4TBO856011C0100 4TBO856012C0100 4TBO856013C0100 4TBO856014C0100 4TBO856015C0100 4TBO856016C0100
encadrées sont celles Article – 856009 856010 856011 856012 856013 856014 856015 856016
des parois ouvertes Emballage – 4 4 4 2 2 2 2 2
Cuve avec H x L x P – 302 x 186 x 131 302 x 302 x 131 372 x 302 x 131 488 x 302 x 131 558 x 302 x 131 603 x 302 x 131 603 x 372 x 131 603 x 603 x 131
4 parois ouvertes Type – AP31B4 AP41B4 AP71B4 AP51B4 AP81B4 AP61B4 AP11B4 AP12B4
Réf. inter. @ – 4TBO856017C0100 4TBO856018C0100 4TBO856019C0100 4TBO856020C0100 4TBO856021C0100 4TBO856022C0100 4TBO856023C0100 4TBO856024C0100
05
Article – 856017 856018 856019 856020 856021 856022 856023 856024
Emballage – 4 4 4 2 2 2 2 2
Couvercle en H x L x P 186 x 151 x 45 302 x 186 x 45 302 x 302 x 45 372 x 302 x 45 488 x 302 x 45 558 x 302 x 45 603 x 302 x 45 603 x 372 x 45 603 x 603 x 45
polyester Type AP1PC AP31PC AP41PC AP71PC AP51PC AP81PC AP61PC AP11PC AP12PC
Réf. inter. @ 4TBO856025C0100 4TBO856026C0100 4TBO856027C0100 4TBO856028C0100 4TBO856029C0100 4TBO856030C0100 4TBO856031C0100 4TBO856032C0100 4TBO856033C0100
Couvercle plein avec Article 856025 856026 856027 856028 856029 856030 856031 856032 856033
vis de fixation Emballage 4 4 4 4 2 2 2 2 2
Couvercle en H x L x P 186 x 151 x 45 302 x 186 x 45 302 x 302 x 45 372 x 302 x 45 488 x 302 x 80 558 x 302 x 80 603 x 302 x 80 603 x 372 x 80 603 x 603 x 80
polycarbonate Type AP1TC AP31TC AP41TC AP71TC AP51TC AP81CP AP61TC AP11TC AP12TC
Réf. inter. @ 4TBO851196C0100 4TBO851173C0100 4TBO851277C0100 4TBO851176C0100 4TBO852092C0100 4TBO851193C0100 4TBO851282C0100 4TBO851290C0100 4TBO852280C0100
Couvercle Article 851196 AO851173 851277 851176 852092 851193 851282 851290 852280
transparent H x L x P – – – – – – 603 x 302 x 45 – –
avec vis de fixation Type – – – – – – – – –
Réf. inter. @ – – – – – – – – –
Emballage 4 4 4 4 2 2 2 2 2
Couvercle pivotant H x L x P – 302 x 186 x 35 302 x 302 x 45 372 x 302 x 45 488 x 302 x 45 – 603 x 302 x 45 603 x 372 x 115 –
Couvercle Type – AP31STHC AP41STHC AP71STHC AP51STHC – AP61STHC AP11STHC –
transparent Réf. inter. @ – 4TBO856034C0100 4TBO856035C0100 4TBO856036C0100 4TBO856037C0100 – 4TBO856038C0100 4TBO856039C0100 –
avec boutons à Article – 856034 856035 856036 856037 – 856038 856039 –
ailettes pour le cadre Emballage – 4 4 4 2 – 2 2 –
Cadre de rehausse H x L x P 186 x 151 x 35 302 x 186 x 35 302 x 302 x 35 372 x 302 x 35 – 558 x 302 x 60 603 x 302 x 60 603 x 372 x 60 603 x 603 x 60
Type AP1DE AP31DE AP41DE AP71DE – AP81DE AP61DE AP11DE AP12DE
Renforcée de fibre Réf. inter. @ 4TBO856040C0100 4TBO856041C0100 4TBO856042C0100 4TBO856043C0100 – 4TBO856044C0100 4TBO856045C0100 4TBO856046C0100 4TBO856047C0100
de verre en Article 856040 856041 856042 856043 – 856044 856045 856046 856047
polyamide PA6 Emballage 4 4 4 4 – 2 2 2 2
Platine de montage H x L x P 140 x 105 228 x 139 254 x 228 298 x 254 413 x 254 484 x 254 528 x 254 528 x 324 555 x 555
Pertinax 5 mm Type AP1MHP AP31MHP AP41MHP AP71MHP AP51MHP AP81MHP AP61MHP AP11MHP AP12MHP
Acier électrozingué Réf. inter. @ 4TBO851190C0100 4TBO851187C0100 4TBO851278C0100 4TBO851181C0100 4TBO852091C0100 4TBO851170C0100 4TBO851286C0100 4TBO851289C0100 4TBO852174C0100
Sendzimir 2 mm Article 851190 851187 851278 AO851181 852091 851170 AO851286 851289 852174
H x L x P 134 x 99 249 x 134 249 x 249 319 x 249 435 x 249 505 x 249 550 x 249 550 x 319 550 x 555
Platine perforée Type AP1MS AP31MS AP41MS AP71MS AP51MS AP81MS AP61MS AP11MS AP12MS
1.5 mm Réf. inter. @ 4TBO851191C0100 4TBO851188C0100 4TBO851279C0100 4TBO851185C0100 4TBO852095C0100 4TBO851171C0100 4TBO851287C0100 4TBO851292C0100 4TBO852178C0100
(Écrous coulissants, Article 851191 AO851188 851279 AO851185 852095 851171 AO851287 851292 852178
voir I.22) H x L x P 134 x 99 249 x 134 249 x 249 319 x 249 435 x 249 505 x 249 550 x 249 550 x 319 550 x 555
Type – AP31MSP AP41MSP AP71MSP AP51MSP – – – –
Réf. inter. @ – 4TBO852875C0100 4TBO852876C0100 4TBO852877C0100 4TBO852878C0100 – – – –
Article – 852875 852876 852877 852878 – – – –
Emballage 1 1 1 1 1 1 1 1 1
Plastron plein H x L x P 150 x 115 265 x 150 265 x 265 335 x 265 450 x 265 – – – –
Type AP1CP AP31CP AP41CP AP71CP AP51BC – – – –
Covidur 1.5 mm Réf. inter. @ 4TBO851189C0100 4TBO851186C0100 4TBO851281C0100 4TBO851180C0100 4TBO852090C0100 – – – –
Article 851189 AO851186 AO851281 AO851180 852090 – – – –
Emballage 1 1 1 1 1 – – – –
