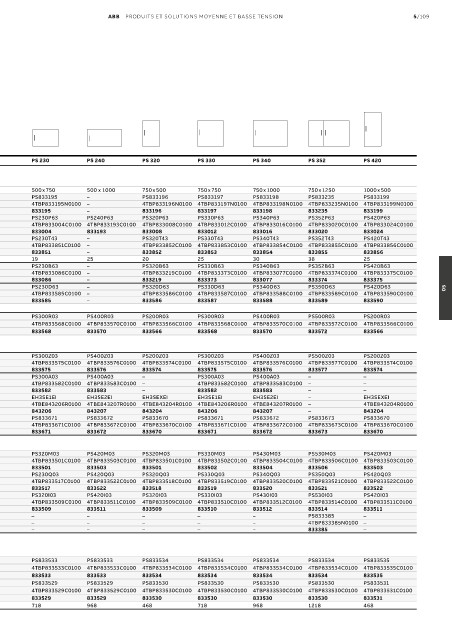

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/109
Profondeur = 320 mm PS 220 PS 230 PS 240 PS 320 PS 330 PS 340 PS 352 PS 420
Coffret monté en usine
Équipé d’une poignée et des pattes de fixation INOX AISI 304 (serrure non fournie)
Dimensions (H x L) 500 x 500 500 x 750 500 x 1000 750 x 500 750 x 750 750 x 1000 750 x 1250 1000 x 500
Coffret avec porte pleine IP55 Type PS833194 PS833195 – PS833196 PS833197 PS833198 PS833235 PS833199
Réf. inter. @ 4TBP833194N0100 4TBP833195N0100 – 4TBP833196N0100 4TBP833197N0100 4TBP833198N0100 4TBP833235N0100 4TBP833199N0100
Article 833194 833195 – 833196 833197 833198 833235 833199
Coffret avec porte pleine IP65 Type PS220P63 PS230P63 PS240P63 PS320P63 PS330P63 PS340P63 PS352P63 PS420P63
Réf. inter. @ 4TBP833000C0100 4TBP833004C0100 4TBP833193C0100 4TBP833008C0100 4TBP833012C0100 4TBP833016C0100 4TBP833020C0100 4TBP833024C0100
Article 833000 833004 833193 833008 833012 833016 833020 833024
Coffret avec visuel (visuel en polycarbonate) IP54 Type PS220T43 PS230T43 – PS320T43 PS330T43 PS340T43 PS352T43 PS420T43
Réf. inter. @ 4TBP833850C0100 4TBP833851C0100 – 4TBP833852C0100 4TBP833853C0100 4TBP833854C0100 4TBP833855C0100 4TBP833856C0100
Article 833850 833851 – 833852 833853 833854 833855 833856
Masse (kg) 16 19 25 20 25 30 38 25
Coffret avec des portes à l’avant et à l’arrière IP65 Type PS220B63 PS230B63 – PS320B63 PS330B63 PS340B63 PS352B63 PS420B63
Réf. inter. @ 4TBP833076C0100 4TBP833086C0100 – 4TBP833219C0100 4TBP833373C0100 4TBP833077C0100 4TBP833374C0100 4TBP833375C0100
Article 833076 833086 – 833219 833373 833077 833374 833375
Kit d’extension en profondeur IP65 Type PS220D63 PS230D63 – PS320D63 PS330D63 PS340D63 PS350D63 PS420D63 05
Pour augmenter la profondeur standard du coffret de 320 à 640 mm. Le kit est constitué de Réf. inter. @ 4TBP833584C0100 4TBP833585C0100 – 4TBP833586C0100 4TBP833587C0100 4TBP833588C0100 4TBP833589C0100 4TBP833590C0100
2 panneaux latéraux, 1 panneau supérieur, 1 panneau inférieur, 2 panneaux arrières ouverts Article 833584 833585 – 833586 833587 833588 833589 833590
(cadres).
Toits Type PS200R03 PS300R03 PS400R03 PS200R03 PS300R03 PS400R03 PS500R03 PS200R03
Nécessaire si une ventilation efficace (IP44/54) en utilisation extérieure est prévue, Réf. inter. @ 4TBP833566C0100 4TBP833568C0100 4TBP833570C0100 4TBP833566C0100 4TBP833568C0100 4TBP833570C0100 4TBP833572C0100 4TBP833566C0100
avec perçage de trous dans le panneau supérieur et usage d’ouies. Article 833566 833568 833570 833566 833568 833570 833572 833566
Le coffret de base étant garanti IP65, le toit est optionnel. Si besoin en largeur
ou profondeur de dimension supérieure, nous consulter.
Socle pour fixation au sol Type PS200Z03 PS300Z03 PS400Z03 PS200Z03 PS300Z03 PS400Z03 PS500Z03 PS200Z03
Le coffret et le socle sont ancrés ensemble dans le sol. H = 65 mm Réf. inter. @ 4TBP833574C0100 4TBP833575C0100 4TBP833576C0100 4TBP833574C0100 4TBP833575C0100 4TBP833576C0100 4TBP833577C0100 4TBP833574C0100
Article 833574 833575 833576 833574 833575 833576 833577 833574
Kit d’adaptation pour socle DIN Type – PS300A03 PS400A03 – PS300A03 PS400A03 – –
Le coffret et le kit d’adaptation sont ancrés ensemble sur le socle DIN (polyester) Réf. inter. @ – 4TBP833582C0100 4TBP833583C0100 – 4TBP833582C0100 4TBP833583C0100 – –
Article – 833582 833583 – 833582 833583 – –
Socle DIN Type EH3SEXEI EH3SE1EI EH3SE2EI EH3SEXEI EH3SE1EI EH3SE2EI – EH3SEXEI
Polyester - RAL 7035 Réf. inter. @ 4TBE843204R0100 4TBE843206R0100 4TBE843207R0100 4TBE843204R0100 4TBE843206R0100 4TBE843207R0100 – 4TBE843204R0100
Article 843204 843206 843207 843204 843206 843207 – 843204
Socle spécial béton Type PS833670 PS833671 PS833672 PS833670 PS833671 PS833672 PS833673 PS833670
Coffret montable directement sur le socle Réf. inter. @ 4TBP833670C0100 4TBP833671C0100 4TBP833672C0100 4TBP833670C0100 4TBP833671C0100 4TBP833672C0100 4TBP833673C0100 4TBP833670C0100
Article 833670 833671 833672 833670 833671 833672 833673 833670
Platines de montage
Dimensions (H - 110 mm x L - 110 mm)
Tôle électrozinguée Sendzimir 2 mm Type PS220M03 PS320M03 PS420M03 PS320M03 PS330M03 PS430M03 PS530M03 PS420M03
Réf. inter. @ 4TBP833500C0100 4TBP833501C0100 4TBP833503C0100 4TBP833501C0100 4TBP833502C0100 4TBP833504C0100 4TBP833506C0100 4TBP833503C0100
Article 833500 833501 833503 833501 833502 833504 833506 833503
Métallique perforée 2 mm Type PS220Q03 PS230Q03 PS420Q03 PS320Q03 PS330Q03 PS340Q03 PS350Q03 PS420Q03
Réf. inter. @ 4TBP833516C0100 4TBP833517C0100 4TBP833522C0100 4TBP833518C0100 4TBP833519C0100 4TBP833520C0100 4TBP833521C0100 4TBP833522C0100
Article 833516 833517 833522 833518 833519 833520 833521 833522
Pertinax 5 mm Type PS220I03 PS320I03 PS420I03 PS320I03 PS330I03 PS430I03 PS530I03 PS420I03
Réf. inter. @ 4TBP833508C0100 4TBP833509C0100 4TBP833511C0100 4TBP833509C0100 4TBP833510C0100 4TBP833512C0100 4TBP833514C0100 4TBP833511C0100
Article 833508 833509 833511 833509 833510 833512 833514 833511
Pertinax 10 mm Type – – – – – – PS833385 –
Réf. inter. @ – – – – – – 4TBP833385N0100 –
Article – – – – – – 833385 –
Châssis de montage en Alu
Constitué de : 4 équerres de fixation et 2 profilés C verticaux
(profilés horizontaux à commander séparément)
Réglable progressivement Type PS833533 PS833533 PS833533 PS833534 PS833534 PS833534 PS833534 PS833535
Réf. inter. @ 4TBP833533C0100 4TBP833533C0100 4TBP833533C0100 4TBP833534C0100 4TBP833534C0100 4TBP833534C0100 4TBP833534C0100 4TBP833535C0100
Article 833533 833533 833533 833534 833534 833534 833534 833535
Réglable en pas de 12.5 mm Type PS833529 PS833529 PS833529 PS833530 PS833530 PS833530 PS833530 PS833531
Réf. inter. @ 4TBP833529C0100 4TBP833529C0100 4TBP833529C0100 4TBP833530C0100 4TBP833530C0100 4TBP833530C0100 4TBP833530C0100 4TBP833531C0100
Article 833529 833529 833529 833530 833530 833530 833530 833531
Longueur du profilé horizontal (mm) 468 718 968 468 718 968 1218 468
