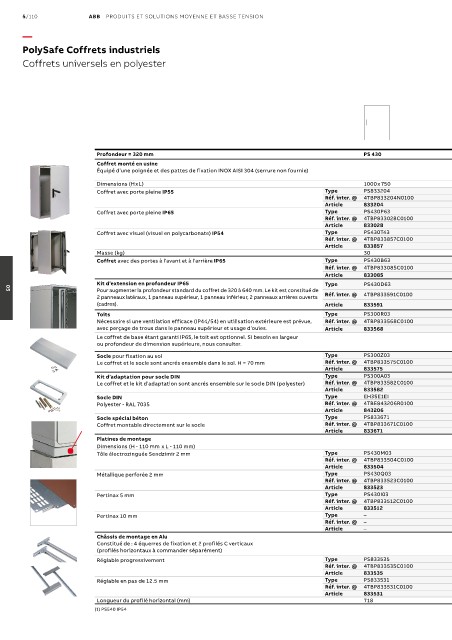

5/110 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—
PolySafe Coffrets industriels
Coffrets universels en polyester
Profondeur = 320 mm PS 430 PS 440 PS 442 PS 452 PS 530 PS 540 (1) PS 542 PS 546
Coffret monté en usine
Équipé d’une poignée et des pattes de fixation INOX AISI 304 (serrure non fournie)
Dimensions (H x L) 1000 x 750 1000 x 1000 1000 x 1000 1000 x 1250 1250 x 750 1250 x 1000 1250 x 1000 1250 x 1000
Coffret avec porte pleine IP55 Type PS833204 PS833212 PS442P53 PS452P53 PS833233 PS833889 PS542P53 –
Réf. inter. @ 4TBP833204N0100 4TBP833212N0100 4TBP833241C0100 4TBP833242C0100 4TBP833233N0100 4TBP833889C0100 4TBP833243C0100 –
Article 833204 833212 833241 833242 833233 833889 833243 –
Coffret avec porte pleine IP65 Type PS430P63 PS440P63 PS442P63 PS452P63 PS530P63 – PS542P63 PS833056
Réf. inter. @ 4TBP833028C0100 4TBP833032C0100 4TBP833036C0100 4TBP833040C0100 4TBP833044C0100 – 4TBP833052C0100 4TBP833056C0100
Article 833028 833032 833036 833040 833044 – 833052 833056
Coffret avec visuel (visuel en polycarbonate) IP54 Type PS430T43 – PS442T43 PS452T43 PS530T43 – PS542T43 –
Réf. inter. @ 4TBP833857C0100 – 4TBP833858C0100 4TBP833859C0100 4TBP833860C0100 – 4TBP833861C0100 –
Article 833857 – 833858 833859 833860 – 833861 –
Masse (kg) 30 36 39 41 37 42 45 45
Coffret avec des portes à l’avant et à l’arrière IP65 Type PS430B63 PS440B63 PS442B63 PS452B63 PS530B63 – PS542B63 PS546B63
Réf. inter. @ 4TBP833085C0100 4TBP833376C0100 4TBP833376C0100 4TBP833378C0100 4TBP833379C0100 – 4TBP833380C0100 4TBP833381C0100
Article 833085 833376 833376 833378 833379 – 833380 833381
Kit d’extension en profondeur IP65 Type PS430D63 PS440D63 PS440D63 PS833593 PS530D63 – PS540D63 PS540D63
Pour augmenter la profondeur standard du coffret de 320 à 640 mm. Le kit est constitué de
05
2 panneaux latéraux, 1 panneau supérieur, 1 panneau inférieur, 2 panneaux arrières ouverts Réf. inter. @ 4TBP833591C0100 4TBP833592C0100 4TBP833592C0100 4TBP833593C0100 4TBP833594C0100 – 4TBP833595C0100 4TBP833595C0100
(cadres). Article 833591 833592 833592 833593 833594 – 833595 833595
Toits Type PS300R03 PS400R03 PS400R03 PS500R03 PS300R03 PS400R03 PS400R03 PS400R03
Nécessaire si une ventilation efficace (IP44/54) en utilisation extérieure est prévue, Réf. inter. @ 4TBP833568C0100 4TBP833570C0100 4TBP833570C0100 4TBP833572C0100 4TBP833568C0100 4TBP833570C0100 4TBP833570C0100 4TBP833570C0100
avec perçage de trous dans le panneau supérieur et usage d’ouies. Article 833568 833570 833570 833572 833568 833570 833570 833570
Le coffret de base étant garanti IP65, le toit est optionnel. Si besoin en largeur
ou profondeur de dimension supérieure, nous consulter.
Socle pour fixation au sol Type PS300Z03 PS400Z03 PS400Z03 PS500Z03 PS300Z03 PS400Z03 PS400Z03 PS400Z03
Le coffret et le socle sont ancrés ensemble dans le sol. H = 70 mm Réf. inter. @ 4TBP833575C0100 4TBP833576C0100 4TBP833576C0100 4TBP833577C0100 4TBP833575C0100 4TBP833576C0100 4TBP833576C0100 4TBP833576C0100
Article 833575 833576 833576 833577 833575 833576 833576 833576
Kit d’adaptation pour socle DIN Type PS300A03 PS400A03 PS400A03 – PS300A03 PS400A03 PS400A03 PS400A03
Le coffret et le kit d’adaptation sont ancrés ensemble sur le socle DIN (polyester) Réf. inter. @ 4TBP833582C0100 4TBP833583C0100 4TBP833583C0100 – 4TBP833582C0100 4TBP833583C0100 4TBP833583C0100 4TBP833583C0100
Article 833582 833583 833583 – 833582 833583 833583 833583
Socle DIN Type EH3SE1EI EH3SE2EI EH3SE2EI – EH3SE1EI EH3SE2EI EH3SE2EI EH3SE2EI
Polyester - RAL 7035 Réf. inter. @ 4TBE843206R0100 4TBE843207R0100 4TBE843207R0100 – 4TBE843206R0100 4TBE843207R0100 4TBE843207R0100 4TBE843207R0100
Article 843206 843207 843207 – 843206 843207 843207 843207
Socle spécial béton Type PS833671 PS833672 PS833672 PS833673 PS833671 PS833672 PS833672 PS833672
Coffret montable directement sur le socle Réf. inter. @ 4TBP833671C0100 4TBP833672C0100 4TBP833672C0100 4TBP833673C0100 4TBP833671C0100 4TBP833672C0100 4TBP833672C0100 4TBP833672C0100
Article 833671 833672 833672 833673 833671 833672 833672 833672
Platines de montage
Dimensions (H - 110 mm x L - 110 mm)
Tôle électrozinguée Sendzimir 2 mm Type PS430M03 PS440M03 PS440M03 PS540M03 PS530M03 PS540M03 PS540M03 PS540M03
Réf. inter. @ 4TBP833504C0100 4TBP833505C0100 4TBP833505C0100 4TBP833507C0100 4TBP833506C0100 4TBP833507C0100 4TBP833507C0100 4TBP833507C0100
Article 833504 833505 833505 833507 833506 833507 833507 833507
Métallique perforée 2 mm Type PS430Q03 PS440Q03 PS440Q03 PS450Q03 PS530Q03 PS540Q03 PS540Q03 PS540Q03
Réf. inter. @ 4TBP833523C0100 4TBP833524C0100 4TBP833524C0100 4TBP833525C0100 4TBP833526C0100 4TBP833527C0100 4TBP833527C0100 4TBP833527C0100
Article 833523 833524 833524 833525 833526 833527 833527 833527
Pertinax 5 mm Type PS430I03 PS440I03 PS440I03 PS540I03 PS530I03 PS540I03 PS540I03 PS540I03
Réf. inter. @ 4TBP833512C0100 4TBP833513C0100 4TBP833513C0100 4TBP833515C0100 4TBP833514C0100 4TBP833515C0100 4TBP833515C0100 4TBP833515C0100
Article 833512 833513 833513 833515 833514 833515 833515 833515
Pertinax 10 mm Type – PS833386 PS833386 PS833387 PS833385 PS833387 PS833387 PS833387
Réf. inter. @ – 4TBP833386C0100 4TBP833386C0100 4TBP833387C0100 4TBP833385N0100 4TBP833387C0100 4TBP833387C0100 4TBP833387C0100
Article – 833386 833386 833387 833385 833387 833387 833387
Châssis de montage en Alu
Constitué de : 4 équerres de fixation et 2 profilés C verticaux
(profilés horizontaux à commander séparément)
Réglable progressivement Type PS833535 PS833535 PS833535 PS833535 PS833536 PS833536 PS833536 PS833536
Réf. inter. @ 4TBP833535C0100 4TBP833535C0100 4TBP833535C0100 4TBP833535C0100 4TBP833536C0100 4TBP833536C0100 4TBP833536C0100 4TBP833536C0100
Article 833535 833535 833535 833535 833536 833536 833536 833536
Réglable en pas de 12.5 mm Type PS833531 PS833531 PS833531 PS833531 PS833532 PS833532 PS833532 PS833532
Réf. inter. @ 4TBP833531C0100 4TBP833531C0100 4TBP833531C0100 4TBP833531C0100 4TBP833532C0100 4TBP833532C0100 4TBP833532C0100 4TBP833532C0100
Article 833531 833531 833531 833531 833532 833532 833532 833532
Longueur du profilé horizontal (mm) 718 968 968 1218 718 968 968 968
(1) PS540 IP54
