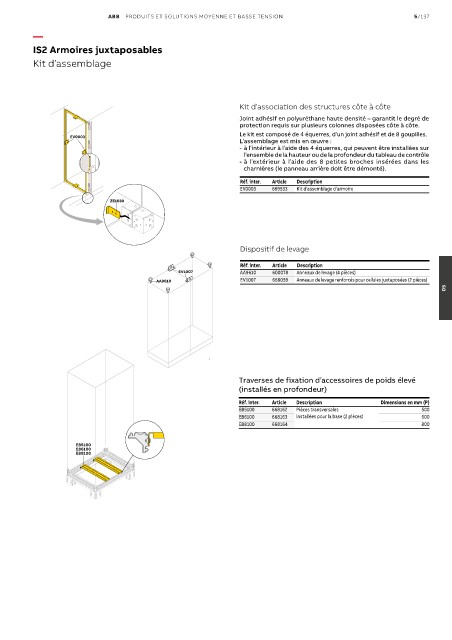

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/137

— EV0003
IS2 Armoires juxtaposables

Kit d’assemblage

Kit d’association des structures côte à côte
Joint adhésif en polyuréthane haute densité – garantit le degré de
protection requis sur plusieurs colonnes disposées côte à côte.
EV0006 Le kit est composé de 4 équerres, d’un joint adhésif et de 8 goupilles.
EV0003
L’assemblage est mis en œuvre :
EV0002
- à l’intérieur à l’aide des 4 équerres, qui peuvent être installées sur
l’ensemble de la hauteur ou de la profondeur du tableau de contrôle
- à l’extérieur à l’aide des 8 petites broches insérées dans les
charnières (le panneau arrière doit être démonté).
Réf. inter. Article Description
75 EV0003 669533 Kit d’assemblage d’armoire
ZE1030

EV0006
EV0002 Dispositif de levage

Réf. inter. Article Description
EV1007 AA9610 600078 Anneaux de levage (4 pièces)
AA9610 EV1007 668059 Anneaux de levage renforcés pour cellules juxtaposées (2 pièces)
05
75
ZE1030

EV1004
Traverses de fixation d’accessoires de poids élevé
63
M12 (installés en profondeur)
96
EV1006
EV1005 Réf. inter. Article Description Dimensions en mm (P)
EB5100 668162 Pièces transversales 500
Ø50 EB6100 668163 installées pour la base (2 pièces) 600
EB8100 668164 800

EB5100
EB6100
EB8100
