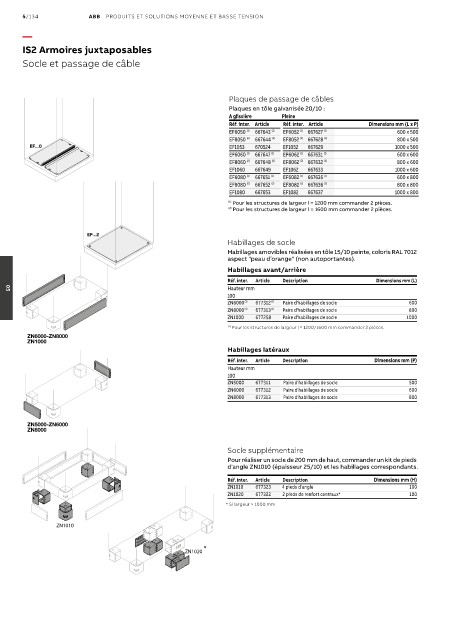

5/134 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
IS2 Armoires juxtaposables

Socle et passage de câble

Plaques de passage de câbles
Plaques en tôle galvanisée 20/10 :
A glissière Pleine
Réf. inter. Article Réf. inter. Article Dimensions mm (L x P)
EF6050 (1) 667643 (1) EF6052 (1) 667627 (1) 600 x 500
EF8050 (2) 667644 (2) EF8052 (2) 667628 (2) 800 x 500
EF...1
EF...0 EF1053 670524 EF1052 667629 1000 x 500
EF6060 (1) 667647 (1) EF6062 (1) 667631 (1) 600 x 600
EF8060 (2) 667648 (2) EF8062 (2) 667632 (2) 800 x 600
EF1060 667649 EF1062 667633 1000 x 600
EF6080 (1) 667651 (1) EF6082 (1) 667635 (1) 600 x 800
EF8080 (2) 667652 (2) EF8082 (2) 667636 (2) 800 x 800
EF1080 667653 EF1082 667637 1000 x 800
(1) Pour les structures de largeur l = 1200 mm commander 2 pièces.
Pour les structures de largeur l = 1600 mm commander 2 pièces.
(2)

EF...2
Habillages de socle
Habillages amovibles réalisées en tôle 15/10 peinte, coloris RAL 7012
aspect "peau d’orange" (non autoportantes).
Habillages avant/arrière
Réf. inter. Article Description Dimensions mm (L)
Hauteur mm
05
100
ZN6000 (1) 677312 (1) Paire d'habillages de socle 600
ZN8000 (1) 677313 (1) Paire d'habillages de socle 800
ZN1000 677258 Paire d'habillages de socle 1000
(1) Pour les structures de largeur l = 1200/1600 mm commander 2 pièces.
ZN6000-ZN8000
ZN1000
Habillages latéraux
Réf. inter. Article Description Dimensions mm (P)
Hauteur mm
100
ZN5000 677311 Paire d'habillages de socle 500
ZN6000-ZN8000 ZN6000 677312 Paire d'habillages de socle 600
ZN1000-ZN1200
ZN8000 677313 Paire d'habillages de socle 800
ZN8000
ZN5000-ZN6000
ZN8000

Socle supplémentaire
ZN3011
ZN4011 Pour réaliser un socle de 200 mm de haut, commander un kit de pieds
ZN5011
d'angle ZN1010 (épaisseur 25/10) et les habillages correspondants.
Réf. inter. Article Description Dimensions mm (H)
ZN1010 677323 4 pieds d'angle 100
ZN1020 677322 2 pieds de renfort centraux* 100
* Si largeur > 1000 mm

ZN1010

ZN1010 *
ZN1020

EF6043-EF8042
EF6032 EF1042-EF6052
EF8052-EF1052
EF8032
EF1032

400/500mm
300mm
EF6040-EF8040-EF1040
EF6050-EF8050-EF1053
TA1208

400/500mm

TA1207
