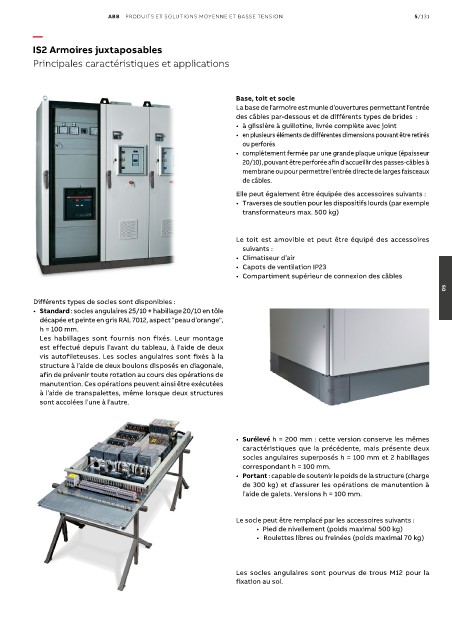

Page 809 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/131

—
IS2 Armoires juxtaposables

Principales caractéristiques et applications

Base, toit et socle
La base de l’armoire est munie d’ouvertures permettant l’entrée
des câbles par-dessous et de différents types de brides :
• à glissière à guillotine, livrée complète avec joint
• en plusieurs éléments de différentes dimensions pouvant être retirés
ou perforés
• complètement fermée par une grande plaque unique (épaisseur
20/10), pouvant être perforée afin d’accueillir des passes-câbles à
membrane ou pour permettre l’entrée directe de larges faisceaux
de câbles.
Elle peut également être équipée des accessoires suivants :
• Traverses de soutien pour les dispositifs lourds (par exemple
transformateurs max. 500 kg)

Le toit est amovible et peut être équipé des accessoires
suivants :
• Climatiseur d’air
• Capots de ventilation IP23
• Compartiment supérieur de connexion des câbles
05
Différents types de socles sont disponibles :
• Standard : socles angulaires 25/10 + habillage 20/10 en tôle
décapée et peinte en gris RAL 7012, aspect "peau d’orange",
h = 100 mm.
Les habillages sont fournis non fixés. Leur montage
est effectué depuis l’avant du tableau, à l’aide de deux
vis autofileteuses. Les socles angulaires sont fixés à la
structure à l’aide de deux boulons disposés en diagonale,
afin de prévenir toute rotation au cours des opérations de
manutention. Ces opérations peuvent ainsi être exécutées
à l’aide de transpalettes, même lorsque deux structures
sont accolées l’une à l’autre.

• Surélevé h = 200 mm : cette version conserve les mêmes
caractéristiques que la précédente, mais présente deux
socles angulaires superposés h = 100 mm et 2 habillages
correspondant h = 100 mm.
• Portant : capable de soutenir le poids de la structure (charge
de 300 kg) et d’assurer les opérations de manutention à
l’aide de galets. Versions h = 100 mm.

Le socle peut être remplacé par les accessoires suivants :
• Pied de nivellement (poids maximal 500 kg)
• Roulettes libres ou freinées (poids maximal 70 kg)

Les socles angulaires sont pourvus de trous M12 pour la
fixation au sol.
