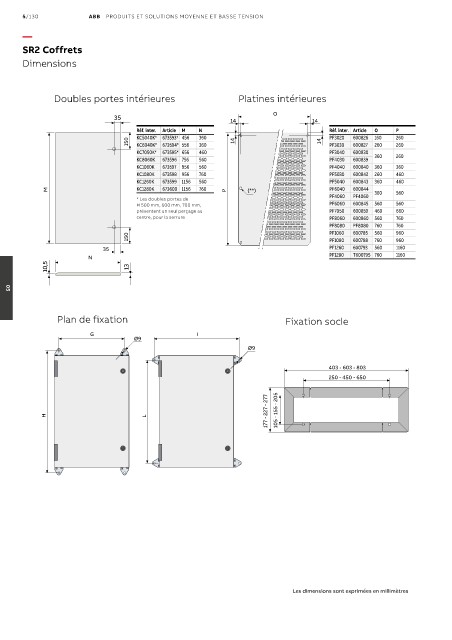

SR2 Coffrets
Dimensions
Doubles portes intérieures Platines intérieures
O
35 14 14
Réf. inter. Article M N Réf. inter. Article O P
KC5040K* 673593* 456 360 PF3020 600826 160 260
150 KC6040K* 673594* 556 360 14 14 PF3030 600827 260 260
KC7050K* 673595* 656 460 PF3040 600830
KC8060K 673596 756 560 PF4030 600839 360 260
KC1060K 673597 956 560 PF4040 600840 360 360
KC1080K 673598 956 760 PF5030 600842 260 460
KC1260K 673599 1156 560 PF5040 600843 360 460
M KC1280K 673600 1156 760 P (**) PF6040 600844 360 560
PF4060 PF4060
* Les doubles portes de
H 500 mm, 600 mm, 700 mm, PF6060 600845 560 560
présentent un seul perçage au PF7050 600859 460 660
centre, pour la serrure PF8060 600860 560 760
PF8080 PF8080 760 760
PF1060 600785 560 960
150 PF1080 600788 760 960
35 PF1260 600793 560 1160
N PF1280 T600795 760 1160
10,5 13
05
Plan de fixation Fixation socle
G I
Ø9
Ø9
403 - 603 - 803
250 - 450 - 650
177 - 227 - 277 105 - 155 - 205
H L
Les dimensions sont exprimées en millimètres
