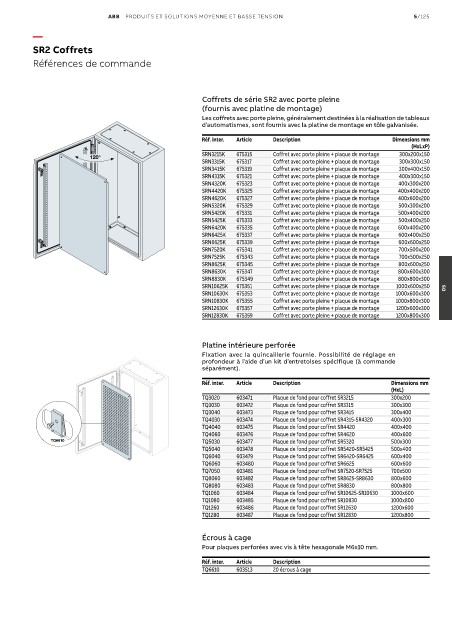

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/125

—
SR2 Coffrets

Références de commande

Coffrets de série SR2 avec porte pleine
(fournis avec platine de montage)
Les coffrets avec porte pleine, généralement destinées à la réalisation de tableaux
EV1008 d’automatismes, sont fournis avec la platine de montage en tôle galvanisée.
120°
Réf. inter. Article Description Dimensions mm
(HxLxP)
SRN3215K 675315 Coffret avec porte pleine + plaque de montage 300x200x150
120°
SRN3315K 675317 Coffret avec porte pleine + plaque de montage 300x300x150
SRN3415K 675319 Coffret avec porte pleine + plaque de montage 300x400x150
SRN4315K 675321 Coffret avec porte pleine + plaque de montage 400x300x150
SRN4320K 675323 Coffret avec porte pleine + plaque de montage 400x300x200
SRN4420K 675325 Coffret avec porte pleine + plaque de montage 400x400x200
SRN4620K 675327 Coffret avec porte pleine + plaque de montage 400x600x200
SRN5320K 675329 Coffret avec porte pleine + plaque de montage 500x300x200
SRN5420K 675331 Coffret avec porte pleine + plaque de montage 500x400x200
SRN5425K 675333 Coffret avec porte pleine + plaque de montage 500x400x250
SRN6420K 675335 Coffret avec porte pleine + plaque de montage 600x400x200
SRN6425K 675337 Coffret avec porte pleine + plaque de montage 600x400x250
SRN6625K 675339 Coffret avec porte pleine + plaque de montage 600x600x250
SRN7520K 675341 Coffret avec porte pleine + plaque de montage 700x500x200
SRN7525K 675343 Coffret avec porte pleine + plaque de montage 700x500x250
SRN8625K 675345 Coffret avec porte pleine + plaque de montage 800x600x250
SRN8630K 675347 Coffret avec porte pleine + plaque de montage 800x600x300
800x800x300
+25mm SRN8830K 675349 Coffret avec porte pleine + plaque de montage 1000x600x250
675351
SRN10625K
Coffret avec porte pleine + plaque de montage
SRN10630K 675353 Coffret avec porte pleine + plaque de montage 1000x600x300 05
SRN10830K 675355 Coffret avec porte pleine + plaque de montage 1000x800x300
SRN12630K 675357 Coffret avec porte pleine + plaque de montage 1200x600x300
SRN12830K 675359 Coffret avec porte pleine + plaque de montage 1200x800x300
+50mm
Platine intérieure perforée
Fixation avec la quincaillerie fournie. Possibilité de réglage en
profondeur à l’aide d’un kit d’entretoises spécifique (à commande
séparément).
Réf. inter. Article Description Dimensions mm
(HxL)
TQ3020 603471 Plaque de fond pour coffret SR3215 300x200
TQ3030 603472 Plaque de fond pour coffret SR3315 300x300
TQ3040 603473 Plaque de fond pour coffret SR3415 300x400
TQ4030 603474 Plaque de fond pour coffret SR4315-SR4320 400x300
TQ4040 603475 Plaque de fond pour coffret SR4420 400x400
TQ4060 603476 Plaque de fond pour coffret SR4620 400x600
TQ6610 TQ5030 603477 Plaque de fond pour coffret SR5320 500x300
TQ5040 603478 Plaque de fond pour coffret SR5420-SR5425 500x400
TQ6040 603479 Plaque de fond pour coffret SR6420-SR6425 600x400
TQ6060 603480 Plaque de fond pour coffret SR6625 600x600
TQ7050 603481 Plaque de fond pour coffret SR7520-SR7525 700x500
TQ8060 603482 Plaque de fond pour coffret SR8625-SR8630 800x600
120° TQ8080 603483 Plaque de fond pour coffret SR8830 800x800
TQ1060 603484 Plaque de fond pour coffret SR10625-SR10630 1000x600
TQ1080 603485 Plaque de fond pour coffret SR10830 1000x800
TQ1260 603486 Plaque de fond pour coffret SR12630 1200x600
TQ1280 603487 Plaque de fond pour coffret SR12830 1200x800

Écrous à cage
Pour plaques perforées avec vis à tête hexagonale M6x10 mm.

Réf. inter. Article Description
TQ6610 603513 20 écrous à cage
