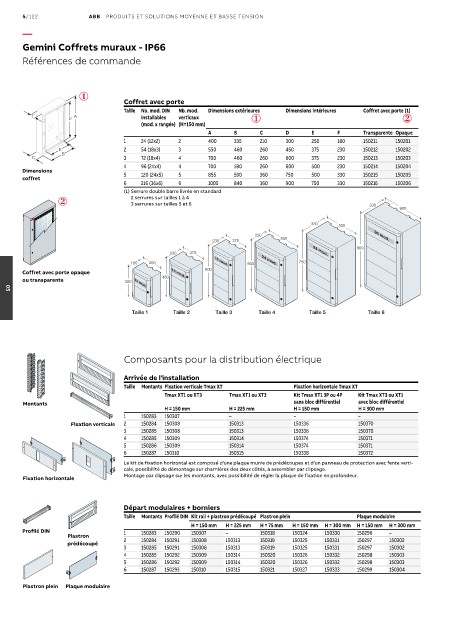

5/122 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—

Gemini Coffrets muraux - IP66
Références de commande

Coffret avec porte
Taille Nb. mod. DIN Nb. mod. Dimensions extérieures Dimensions intérieures Coffret avec porte (1)
F D A installables verticaux
(mod. x rangée) (H=150 mm)
A B C D E F Transparente Opaque
1 24 (12x2) 2 400 335 210 300 250 180 150211 150201
E 2 54 (18x3) 3 550 460 260 450 375 230 150212 150202
B
C 3 72 (18x4) 4 700 460 260 600 375 230 150213 150203
4 96 (24x4) 4 700 590 260 600 500 230 150214 150204
Dimensions 5 120 (24x5) 5 855 590 360 750 500 330 150215 150205
coffret
6 216 (36x6) 6 1005 840 360 900 750 330 150216 150206
(1) Serrure double barre livrée en standard
2 serrures sur tailles 1 à 4
3 serrures sur tailles 5 et 6 330
900
330 500
230 36 mod.
230 375 500
900
230 375 24 mod.
180 250 18 mod. 600 24 mod. 750
600
Coffret avec porte opaque 450 18 mod.
ou transparente 300 12 mod.
05

Taille 1 Taille 2 Taille 3 Taille 4 Taille 5 Taille 6

Composants pour la distribution électrique

Arrivée de l'installation
Taille Montants Fixation verticale Tmax XT Fixation horizontale Tmax XT
Tmax XT1 ou XT3 Tmax XT1 ou XT3 Kit Tmax XT1 3P ou 4P Kit Tmax XT3 ou XT1
Montants sans bloc différentiel avec bloc différentiel
H = 150 mm H = 225 mm H = 150 mm H = 300 mm
1 150283 150307 – – –
Fixation verticale 2 150284 150308 150313 150336 150370
3 150285 150308 150313 150336 150370
4 150285 150309 150314 150374 150371
5 150286 150309 150314 150374 150371
6 150287 150310 150315 150338 150372
Le kit de fixation horizontal est composé d'une plaque munie de prédécoupes et d'un panneau de protection avec fente verti-
cale, possibilité de démontage sur charnières des deux côtés, à assembler par clipsage.
Montage par clipsage sur les montants, avec possibilité de régler la plaque de fixation en profondeur.
Fixation horizontale

Départ modulaires + borniers
Taille Montants Profilé DIN Kit rail + plastron prédécoupé Plastron plein Plaque modulaire
H = 150 mm H = 225 mm H = 75 mm H = 150 mm H = 300 mm H = 150 mm H = 300 mm
Profilé DIN 1 150283 150290 150307 – 150318 150324 150330 150296 –
Plastron
prédécoupé 2 150284 150291 150308 150313 150319 150325 150331 150297 150302
3 150285 150291 150308 150313 150319 150325 150331 150297 150302
4 150285 150292 150309 150314 150320 150326 150332 150298 150303
5 150286 150292 150309 150314 150320 150326 150332 150298 150303
6 150287 150293 150310 150315 150321 150327 150333 150299 150304

Plastron plein Plaque modulaire
