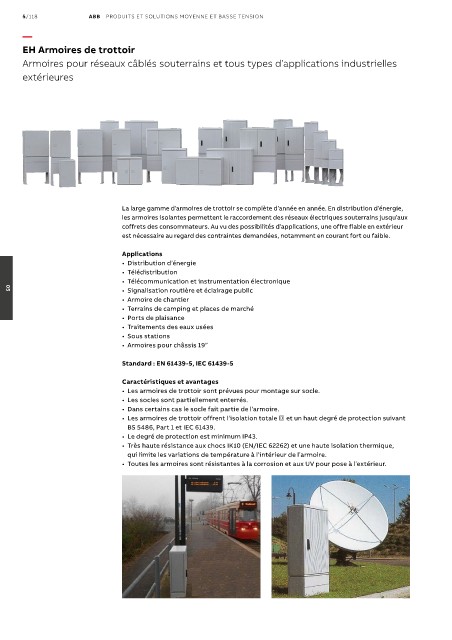

Page 796 - Les indispensables 2021

5/118 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
EH Armoires de trottoir

Armoires pour réseaux câblés souterrains et tous types d’applications industrielles
extérieures

La large gamme d’armoires de trottoir se complète d’année en année. En distribution d’énergie,
les armoires isolantes permettent le raccordement des réseaux électriques souterrains jusqu’aux
coffrets des consommateurs. Au vu des possibilités d’applications, une offre fiable en extérieur
est nécessaire au regard des contraintes demandées, notamment en courant fort ou faible.

Applications
• Distribution d’énergie
• Télédistribution
• Télécommunication et instrumentation électronique
• Signalisation routière et éclairage public
05
• Armoire de chantier
• Terrains de camping et places de marché
• Ports de plaisance
• Traitements des eaux usées
• Sous stations
• Armoires pour châssis 19”

Standard : EN 61439-5, IEC 61439-5

Caractéristiques et avantages
• Les armoires de trottoir sont prévues pour montage sur socle.
• Les socles sont partiellement enterrés.
• Dans certains cas le socle fait partie de l’armoire.
• Les armoires de trottoir offrent l’isolation totale et un haut degré de protection suivant
BS 5486, Part 1 et IEC 61439.
• Le degré de protection est minimum IP43.
• Très haute résistance aux chocs IK10 (EN/IEC 62262) et une haute isolation thermique,
qui limite les variations de température à l’intérieur de l’armoire.
• Toutes les armoires sont résistantes à la corrosion et aux UV pour pose à l’extérieur.
