ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION                             5/121
          —

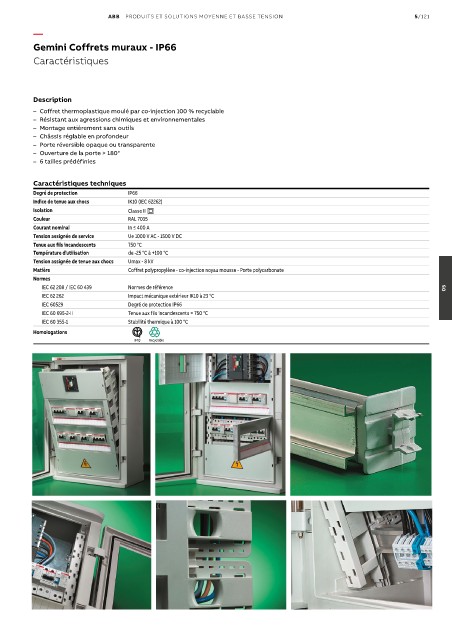

          Gemini Coffrets muraux - IP66
          Caractéristiques





          Description
             – Coffret thermoplastique moulé par co-injection 100 % recyclable
             – Résistant aux agressions chimiques et environnementales
             – Montage entièrement sans outils
             – Châssis réglable en profondeur
             – Porte réversible opaque ou transparente
             – Ouverture de la porte > 180°
             – 6 tailles prédéfinies

          Caractéristiques techniques
          Degré de protection      IP66
          Indice de tenue aux chocs  IK10 (IEC 62262)
          Isolation                Classe II
          Couleur                  RAL 7035
          Courant nominal          In ≤ 400 A
          Tension assignée de service  Ue 1000 V AC - 1500 V DC
          Tenue aux fils incandescents  750 °C
          Température d'utilisation  de -25 °C à +100 °C
          Tension assignée de tenue aux chocs  Umax - 8 kV
          Matière                  Coffret polypropylène - co-injection noyau mousse - Porte polycarbonate
          Normes
            IEC 62 208 / IEC 60 439  Normes de référence                                                              05
            IEC 62 262             Impact mécanique extérieur IK10 à 23 °C
            IEC 60529              Degré de protection IP66
            IEC 60 695-2-II        Tenue aux fils incandescents = 750 °C
            IEC 60 355-1           Stabilité thermique à 100 °C
          Homologations
                                    IMQ  Recyclable
