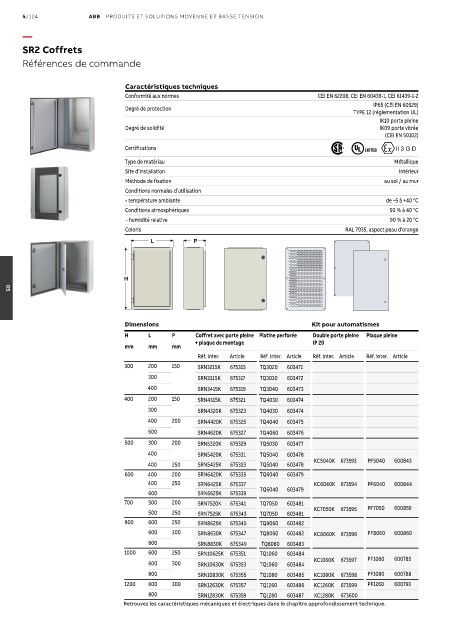

5/124 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—
SR2 Coffrets
Références de commande
Caractéristiques techniques
Conformité aux normes CEI EN 62208, CEI EN 60439-1, CEI 61439-1-2
IP65 (CEI EN 60529)
Degré de protection
TYPE 12 (réglementation UL)
IK10 porte pleine
Degré de solidité IK09 porte vitrée
(CEI EN 50102)
Certifications II 3 G D
Type de matériau Métallique
Site d’installation Intérieur
Méthode de fixation au sol / au mur
Conditions normales d’utilisation
- température ambiante de –5 à +40 °C
Conditions atmosphériques 50 % à 40 °C
- humidité relative 90 % à 20 °C
Coloris RAL 7035, aspect peau d'orange
L L P P Mod. DIN
Mod. DI
N
1 1 185
185
185
2 2 185
H H 3 3
05
Dimensions Kit pour automatismes
H L P Coffret avec porte pleine Platine perforée Double porte pleine Plaque pleine
+ plaque de montage IP 20
mm mm mm
Réf. inter. Article Réf. inter. Article Réf. inter. Article Réf. inter. Article
300 200 150 SRN3215K 675315 TQ3020 603471
300 SRN3315K 675317 TQ3030 603472
400 SRN3415K 675319 TQ3040 603473
400 200 150 SRN4315K 675321 TQ4030 603474
300 SRN4320K 675323 TQ4030 603474
400 200 SRN4420K 675325 TQ4040 603475
600 SRN4620K 675327 TQ4060 603476
500 300 200 SRN5320K 675329 TQ5030 603477
400 SRN5420K 675331 TQ5040 603478
400 250 SRN5425K 675333 TQ5040 603478 KC5040K 673593 PF5040 600843
600 400 200 SRN6420K 675335 TQ6040 603479
400 250 SRN6425K 675337 KC6040K 673594 PF6040 600844
TQ6040 603479
600 SRN6625K 675339
700 500 200 SRN7520K 675341 TQ7050 603481
500 250 SRN7525K 675343 TQ7050 603481 KC7050K 673595 PF7050 600859
800 600 250 SRN8625K 675345 TQ8060 603482
600 300 SRN8630K 675347 TQ8060 603482 KC8060K 673596 PF8060 600860
800 SRN8830K 675349 TQ8080 603483
1000 600 250 SRN10625K 675351 TQ1060 603484
600 300 SRN10630K 675353 TQ1060 603484 KC1060K 673597 PF1060 600785
800 SRN10830K 675355 TQ1080 603485 KC1080K 673598 PF1080 600788
1200 600 300 SRN12630K 675357 TQ1260 603486 KC1260K 673599 PF1260 600793
800 SRN12830K 675359 TQ1280 603487 KC1280K 673600
Retrouvez les caractéristiques mécaniques et électriques dans le chapitre approfondissement technique.
