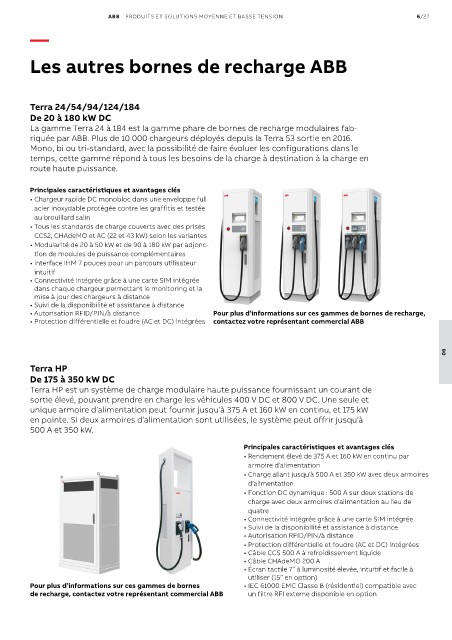

Page 957 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 6/27
—

Les autres bornes de recharge ABB

Terra 24/54/94/124/184
De 20 à 180 kW DC
La gamme Terra 24 à 184 est la gamme phare de bornes de recharge modulaires fab-
riquée par ABB. Plus de 10 000 chargeurs déployés depuis la Terra 53 sortie en 2016.
Mono, bi ou tri-standard, avec la possibilité de faire évoluer les configurations dans le
temps, cette gamme répond à tous les besoins de la charge à destination à la charge en
route haute puissance.

Principales caractéristiques et avantages clés
• Chargeur rapide DC monobloc dans une enveloppe full
acier inoxydable protégée contre les graffitis et testée
au brouillard salin
• Tous les standards de charge couverts avec des prises
CCS2, CHAdeMO et AC (22 et 43 kW) selon les variantes
• Modularité de 20 à 50 kW et de 90 à 180 kW par adjonc-
tion de modules de puissance complémentaires
• Interface IHM 7 pouces pour un parcours utilisateur
intuitif
• Connectivité intégrée grâce à une carte SIM intégrée
dans chaque chargeur permettant le monitoring et la
mise à jour des chargeurs à distance
• Suivi de la disponibilité et assistance à distance
• Autorisation RFID/PIN/à distance Pour plus d’informations sur ces gammes de bornes de recharge,
• Protection différentielle et foudre (AC et DC) intégrées contactez votre représentant commercial ABB

06

Terra HP
De 175 à 350 kW DC
Terra HP est un système de charge modulaire haute puissance fournissant un courant de
sortie élevé, pouvant prendre en charge les véhicules 400 V DC et 800 V DC. Une seule et
unique armoire d’alimentation peut fournir jusqu’à 375 A et 160 kW en continu, et 175 kW
en pointe. Si deux armoires d’alimentation sont utilisées, le système peut offrir jusqu’à
500 A et 350 kW.

Principales caractéristiques et avantages clés
• Rendement élevé de 375 A et 160 kW en continu par
armoire d’alimentation
• Charge allant jusqu’à 500 A et 350 kW avec deux armoires
d’alimentation
• Fonction DC dynamique : 500 A sur deux stations de
charge avec deux armoires d’alimentation au lieu de
quatre
• Connectivité intégrée grâce à une carte SIM intégrée
• Suivi de la disponibilité et assistance à distance
• Autorisation RFID/PIN/à distance
• Protection différentielle et foudre (AC et DC) intégrées
• Câble CCS 500 A à refroidissement liquide
• Câble CHAdeMO 200 A
• Écran tactile 7” à luminosité élevée, intuitif et facile à
utiliser (15” en option)
Pour plus d’informations sur ces gammes de bornes • IEC 61000 EMC Classe B (résidentiel) compatible avec
de recharge, contactez votre représentant commercial ABB un filtre RFI externe disponible en option
