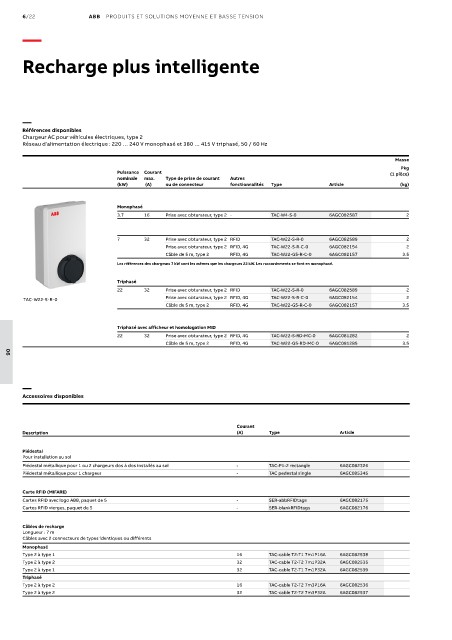

Page 952 - Les indispensables 2021

6/22 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—

Recharge plus intelligente

—
Références disponibles
Chargeur AC pour véhicules électriques, type 2
Réseau d’alimentation électrique : 220 … 240 V monophasé et 380 … 415 V triphasé, 50 / 60 Hz

Masse
Pkg
Puissance Courant (1 pièce)
nominale max. Type de prise de courant Autres
(kW) (A) ou de connecteur fonctionnalités Type Article (kg)

Monophasé
3.7 16 Prise avec obturateur, type 2 - TAC-W4-S-0 6AGC082587 2

7 32 Prise avec obturateur, type 2 RFID TAC-W22-S-R-0 6AGC082589 2
Prise avec obturateur, type 2 RFID, 4G TAC-W22-S-R-C-0 6AGC082154 2
Câble de 5 m, type 2 RFID, 4G TAC-W22-G5-R-C-0 6AGC082157 3.5
Les références des chargeurs 7 kW sont les mêmes que les chargeurs 22 kW. Les raccordements se font en monophasé.

Triphasé
22 32 Prise avec obturateur, type 2 RFID TAC-W22-S-R-0 6AGC082589 2
TAC-W22-S-R-0 Prise avec obturateur, type 2 RFID, 4G TAC-W22-S-R-C-0 6AGC082154 2
Câble de 5 m, type 2 RFID, 4G TAC-W22-G5-R-C-0 6AGC082157 3.5

Triphasé avec afficheur et homologation MID
22 32 Prise avec obturateur, type 2 RFID, 4G TAC-W22-S-RD-MC-0 6AGC081282 2
Câble de 5 m, type 2 RFID, 4G TAC-W22-G5-RD-MC-0 6AGC081285 3.5
06

—
Accessoires disponibles

Courant
Description (A) Type Article

Piédestal
Pour installation au sol
Piédestal métallique pour 1 ou 2 chargeurs dos à dos installés au sol - TAC-P1-2 rectangle 6AGC082326
Piédestal métallique pour 1 chargeur - TAC pedestal single 6AGC085345

Carte RFID (MIFARE)
Cartes RFID avec logo ABB, paquet de 5 - SER-abbRFIDtags 6AGC082175
Cartes RFID vierges, paquet de 5 - SER-blankRFIDtags 6AGC082176

Câbles de recharge
Longueur : 7 m
Câbles avec 2 connecteurs de types identiques ou différents
Monophasé
Type 2 à type 1 16 TAC-cable T2-T1 7m1P16A 6AGC082538
Type 2 à type 2 32 TAC-cable T2-T2 7m1P32A 6AGC082535
Type 2 à type 1 32 TAC-cable T2-T1 7m1P32A 6AGC082539
Triphasé
Type 2 à type 2 16 TAC-cable T2-T2 7m3P16A 6AGC082536
Type 2 à type 2 32 TAC-cable T2-T2 7m3P32A 6AGC082537
