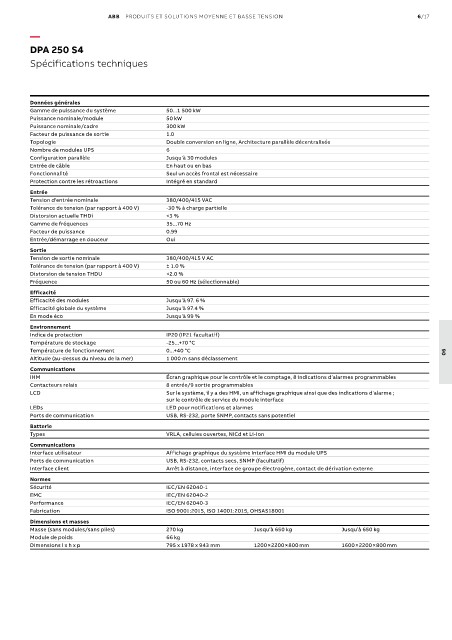

Page 947 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 6/17

—
DPA 250 S4

Spécifications techniques

Données générales
Gamme de puissance du système 50...1 500 kW
Puissance nominale/module 50 kW
Puissance nominale/cadre 300 kW
Facteur de puissance de sortie 1.0
Topologie Double conversion en ligne, Architecture parallèle décentralisée
Nombre de modules UPS 6
Configuration parallèle Jusqu'à 30 modules
Entrée de câble En haut ou en bas
Fonctionnalité Seul un accès frontal est nécessaire
Protection contre les rétroactions Intégré en standard
Entrée
Tension d'entrée nominale 380/400/415 VAC
Tolérance de tension (par rapport à 400 V) -30 % à charge partielle
Distorsion actuelle THDi <3 %
Gamme de fréquences 35...70 Hz
Facteur de puissance 0.99
Entrée/démarrage en douceur Oui
Sortie
Tension de sortie nominale 380/400/415 V AC
Tolérance de tension (par rapport à 400 V) ± 1.0 %
Distorsion de tension THDU <2.0 %
Fréquence 50 ou 60 Hz (sélectionnable)
Efficacité
Efficacité des modules Jusqu'à 97. 6 %
Efficacité globale du système Jusqu'à 97.4 %
En mode éco Jusqu'à 99 %
Environnement
Indice de protection IP20 (IP21 facultatif)
Température de stockage -25...+70 °C
Température de fonctionnement 0...+40 °C 06
Altitude (au-dessus du niveau de la mer) 1 000 m sans déclassement
Communications
IHM Écran graphique pour le contrôle et le comptage, 8 indications d’alarmes programmables
Contacteurs relais 8 entrée/9 sortie programmables
LCD Sur le système, il y a des HMI, un affichage graphique ainsi que des indications d'alarme ;
sur le contrôle de service du module interface
LEDs LED pour notifications et alarmes
Ports de communication USB, RS-232, porte SNMP, contacts sans potentiel
Batterie
Types VRLA, cellules ouvertes, NiCd et Li-Ion
Communications
Interface utilisateur Affichage graphique du système Interface HMI du module UPS
Ports de communication USB, RS-232, contacts secs, SNMP (facultatif)
Interface client Arrêt à distance, interface de groupe électrogène, contact de dérivation externe
Normes
Sécurité IEC/EN 62040-1
EMC IEC/EN 62040-2
Performance IEC/EN 62040-3
Fabrication ISO 9001:2015, ISO 14001:2015, OHSAS18001
Dimensions et masses
Masse (sans modules/sans piles) 270 kg Jusqu’à 650 kg Jusqu’à 650 kg
Module de poids 66 kg
Dimensions l x h x p 795 x 1978 x 943 mm 1200 × 2200 × 800 mm 1600 × 2200 × 800 mm
