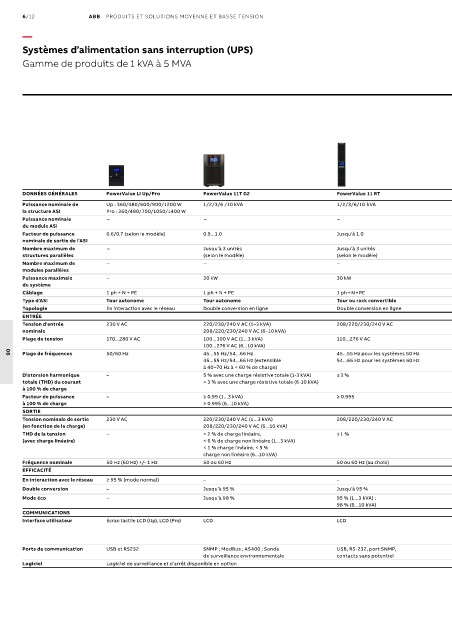

6/12 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Systèmes d’alimentation sans interruption (UPS)

Gamme de produits de 1 kVA à 5 MVA

DONNÉES GÉNÉRALES PowerValue LI Up/Pro PowerValue 11T G2 PowerValue 11 RT PowerValue 11/31 T PowerScale PowerWave 33 TLE
Puissance nominale de Up : 360/480/600/900/1200 W 1/2/3/6 /10 kVA 1/2/3/6/10 kVA 10/20 kVA 10/15/20/25/30/40/50 kVA 60/80/100/120/160/200/ 160/200 /320/400/600/800 kW
la structure ASI Pro : 360/480/700/1050/1400 W 250/300/400/500 kW
Puissance nominale – – – – – – –
du module ASI
Facteur de puissance 0.6/0.7 (selon le modèle) 0.9...1.0 Jusqu’à 1.0 0.9 0.9 1.0 1.0
nominale de sortie de l’ASI
Nombre maximum de – Jusqu’à 3 unités Jusqu’à 3 unités Jusqu’à 4 unités Jusqu’à 20 unités Jusqu’à 10 unités Jusqu’à 6 unités
structures parallèles (selon le modèle) (selon le modèle)
Nombre maximum de – – – – – – –
modules parallèles
Puissance maximale – 30 kW 30 kW 80 kVA 1000 kVA 5000 kW 4800 kW
du système
Câblage 1 ph + N + PE 1 ph + N + PE 1 ph + N + PE 1 ph ou 3 ph + N + PE (au choix) 3 ph + N + PE 3 ph + N + PE 3 ph + N + PE
Type d'ASI Tour autonome Tour autonome Tour ou rack convertible Tour autonome Tour autonome Tour autonome Tour autonome
Topologie En interaction avec le réseau Double conversion en ligne Double conversion en ligne Double conversion en ligne Double conversion en ligne Double conversion en ligne Double conversion en ligne
ENTRÉE
Tension d'entrée 230 V AC 220/230/240 V AC (1–3 kVA) 208/220/230/240 V AC 220/380, 230/400, 220/380, 230/400, 220/380, 230/400, 220/380, 230/400,
nominale 208/220/230/240 V AC (6–10 kVA) 240/415 V AC 240/415 V AC 240/415 V AC 240/415 V AC
Plage de tension 170...280 V AC 100...300 V AC (1...3 kVA) 110...276 V AC 1 ph 110 ...276 V AC 161/280 ...264/460 V AC 138/240 ...264/460 V AC 196/340...265/460 V AC
100...276 V AC (6...10 kVA) 3 ph 190...486 V AC
Plage de fréquences 50/60 Hz 45...55 Hz/54...66 Hz 45...55 Hz pour les systèmes 50 Hz 45...55 Hz pour les systèmes 50 Hz 35...70 Hz 35...70 Hz 45...66 Hz
06
45...55 Hz/54...66 Hz (extensible 54...66 Hz pour les systèmes 60 Hz 54...66 Hz pour les systèmes 60 Hz
à 40~70 Hz à < 60 % de charge)
Distorsion harmonique – 5 % avec une charge résistive totale (1-3 kVA) ≤ 3 % ≤ 5 % ≤ 3 % ≤ 4 % ≤ 3 %
totale (THD) du courant < 3 % avec une charge résistive totale (6-10 kVA)
à 100 % de charge
Facteur de puissance – ≥ 0.99 (1...3 kVA) ≥ 0.995 ≥ 0.99 ≥ 0.99 ≥ 0.99 ≥ 0.99
à 100 % de charge ≥ 0.995 (6...10 kVA)
SORTIE
Tension nominale de sortie 230 V AC 220/230/240 V AC (1...3 kVA) 208/220/230/240 V AC 220/230/240 V AC 220/380, 230/400, 220/380, 230/400, 220/380, 230/400,
(en fonction de la charge) 208/220/230/240 V AC (6...10 kVA) 240/415 V AC 240/415 V AC 240/415 V AC
THD de la tension – < 2 % de charge linéaire, ≤ 1 % ≤ 2 % < 2 % < 2 % < 2.5 %
(avec charge linéaire) < 6 % de charge non linéaire (1...3 kVA)
< 1 % charge linéaire, < 5 %
charge non linéaire (6...10 kVA)
Fréquence nominale 50 Hz (60 Hz) +/- 1 Hz 50 ou 60 Hz 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix)
EFFICACITÉ
En interaction avec le réseau ≥ 95 % (mode normal) – – – – – –
Double conversion – Jusqu’à 95 % Jusqu’à 95 % Jusqu’à 94 % Jusqu’à 95.5 % Jusqu’à 96 % Jusqu’à 96.8 %
Mode éco – Jusqu’à 98 % 95 % (1...3 kVA) ; 97 % 98 % 99 % Jusqu’à 98.9 %
98 % (6...10 kVA)
COMMUNICATIONS
Interface utilisateur Écran tactile LCD (Up), LCD (Pro) LCD LCD LCD + LEDs LCD + schéma synoptique Écran tactile graphique Affichage graphique système
(en option sur 160 - 200 kW), LCD+ à écran tactile LCD
schéma synoptique
(sur 60 - 200 kW uniquement)
Ports de communication USB et RS232 SNMP ; ModBus ; AS400 ; Sonde USB, RS-232, port SNMP, USB, RS-232, slot SNMP, USB (en option), RS-232, port SNMP, USB, RS-232, port SNMP, contacts secs RS232, SNMP (Modbus IP,
de surveillance environnementale contacts sans potentiel contacts libres potentiels (option) contacts secs (en option) RS232, RS485 et BacNet IP)
Logiciel Logiciel de surveillance et d’arrêt disponible en option
