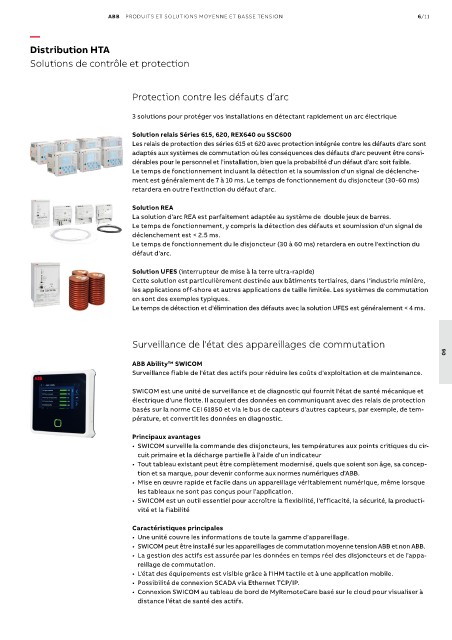

Page 941 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 6/11

—
Distribution HTA

Solutions de contrôle et protection

Protection contre les défauts d’arc

3 solutions pour protéger vos installations en détectant rapidement un arc électrique

Solution relais Séries 615, 620, REX640 ou SSC600
Les relais de protection des séries 615 et 620 avec protection intégrée contre les défauts d'arc sont
adaptés aux systèmes de commutation où les conséquences des défauts d'arc peuvent être consi-
dérables pour le personnel et l’installation, bien que la probabilité d'un défaut d'arc soit faible.
Le temps de fonctionnement incluant la détection et la soumission d'un signal de déclenche-
ment est généralement de 7 à 10 ms. Le temps de fonctionnement du disjoncteur (30-60 ms)
retardera en outre l'extinction du défaut d'arc.

Solution REA
La solution d'arc REA est parfaitement adaptée au système de double jeux de barres.
Le temps de fonctionnement, y compris la détection des défauts et soumission d'un signal de
déclenchement est < 2.5 ms.
Le temps de fonctionnement du le disjoncteur (30 à 60 ms) retardera en outre l'extinction du
défaut d'arc.

Solution UFES (interrupteur de mise à la terre ultra-rapide)
Cette solution est particulièrement destinée aux bâtiments tertiaires, dans l'industrie minière,
les applications off-shore et autres applications de taille limitée. Les systèmes de commutation
en sont des exemples typiques.
Le temps de détection et d'élimination des défauts avec la solution UFES est généralement < 4 ms.

Surveillance de l'état des appareillages de commutation
06
ABB Ability™ SWICOM
Surveillance fiable de l'état des actifs pour réduire les coûts d'exploitation et de maintenance.

SWICOM est une unité de surveillance et de diagnostic qui fournit l'état de santé mécanique et
électrique d'une flotte. Il acquiert des données en communiquant avec des relais de protection
basés sur la norme CEI 61850 et via le bus de capteurs d'autres capteurs, par exemple, de tem-
pérature, et convertit les données en diagnostic.

Principaux avantages
• SWICOM surveille la commande des disjoncteurs, les températures aux points critiques du cir-
cuit primaire et la décharge partielle à l'aide d'un indicateur
• Tout tableau existant peut être complètement modernisé, quels que soient son âge, sa concep-
tion et sa marque, pour devenir conforme aux normes numériques d'ABB.
• Mise en œuvre rapide et facile dans un appareillage véritablement numérique, même lorsque
les tableaux ne sont pas conçus pour l'application.
• SWICOM est un outil essentiel pour accroître la flexibilité, l'efficacité, la sécurité, la producti-
vité et la fiabilité

Caractéristiques principales
• Une unité couvre les informations de toute la gamme d'appareillage.
• SWICOM peut être installé sur les appareillages de commutation moyenne tension ABB et non ABB.
• La gestion des actifs est assurée par les données en temps réel des disjoncteurs et de l'appa-
reillage de commutation.
• L'état des équipements est visible grâce à l'IHM tactile et à une application mobile.
• Possibilité de connexion SCADA via Ethernet TCP/IP.
• Connexion SWICOM au tableau de bord de MyRemoteCare basé sur le cloud pour visualiser à
distance l'état de santé des actifs.
