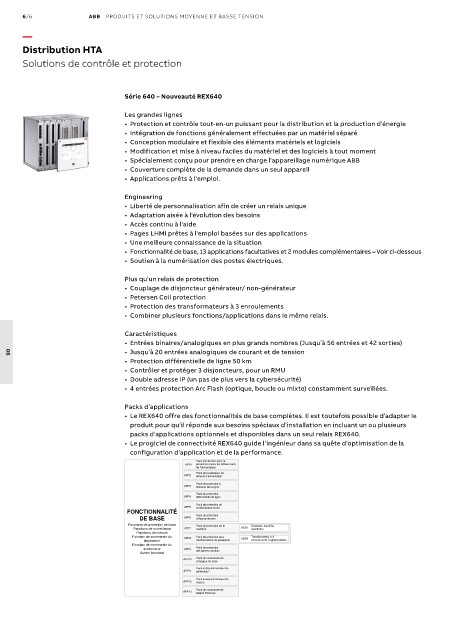

Page 936 - Les indispensables 2021

6/6 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Distribution HTA

Solutions de contrôle et protection

Série 640 – Nouveauté REX640

Les grandes lignes
• Protection et contrôle tout-en-un puissant pour la distribution et la production d'énergie
• Intégration de fonctions généralement effectuées par un matériel séparé
• Conception modulaire et flexible des éléments matériels et logiciels
• Modification et mise à niveau faciles du matériel et des logiciels à tout moment
• Spécialement conçu pour prendre en charge l'appareillage numérique ABB
• Couverture complète de la demande dans un seul appareil
• Applications prêts à l'emploi.

Engineering
• Liberté de personnalisation afin de créer un relais unique
• Adaptation aisée à l'évolution des besoins
• Accès continu à l'aide
• Pages LHMI prêtes à l'emploi basées sur des applications
• Une meilleure connaissance de la situation
• Fonctionnalité de base, 13 applications facultatives et 2 modules complémentaires – Voir ci-dessous
• Soutien à la numérisation des postes électriques.

Plus qu’un relais de protection
• Couplage de disjoncteur générateur/ non-générateur
• Petersen Coil protection
• Protection des transformateurs à 3 enroulements
• Combiner plusieurs fonctions/applications dans le même relais.

Caractéristiques
• Entrées binaires/analogiques en plus grands nombres (Jusqu’à 56 entrées et 42 sorties)
• Jusqu'à 20 entrées analogiques de courant et de tension
06
• Protection différentielle de ligne 50 km
• Contrôler et protéger 3 disjoncteurs, pour un RMU
• Double adresse IP (un pas de plus vers la cybersécurité)
• 4 entrées protection Arc Flash (optique, boucle ou mixte) constamment surveillées.

Packs d’applications
• Le REX640 offre des fonctionnalités de base complètes. Il est toutefois possible d’adapter le
produit pour qu’il réponde aux besoins spéciaux d’installation en incluant un ou plusieurs
packs d’applications optionnels et disponibles dans un seul relais REX640.
• Le progiciel de connectivité REX640 guide l’ingénieur dans sa quête d’optimisation de la
configuration d’application et de la performance.
Pack d’extension pour la
APP1 protection contre les défauts terre
de l’alimentateur
Pack de localisateur de
APP2 défauts d’alimentation
Pack de protection à
APP3 distance de la ligne
Pack de protection
APP4 différentielle de ligne
Pack de protection du
APP5 condensateur shunt
FONCTIONNALITÉ
DE BASE APP6 Pack de protection
d’interconnexion
Fonctions de protection de base Pack de protection de la Extension machine
Fonctions de surveillance APP7 machine ADD1 synchrone
Fonctions de mesure
Fonction de commande du APP8 Pack de protection pour Transformateur à 3
disjoncteur transformateur de puissance ADD2 enroulements supplémentaire
Fonction de commande du
sectionneur APP9 Pack de protection
Autres fonctions des barres omnibus
APP10 Pack de commande du
changeur de prise
Pack autosynchroniseur du
APP11 générateur
Pack autosynchroniseur du
APP12 réseau
Pack de commande de
APP13 bobine Petersen
