ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 6/3

—
Distribution HTA

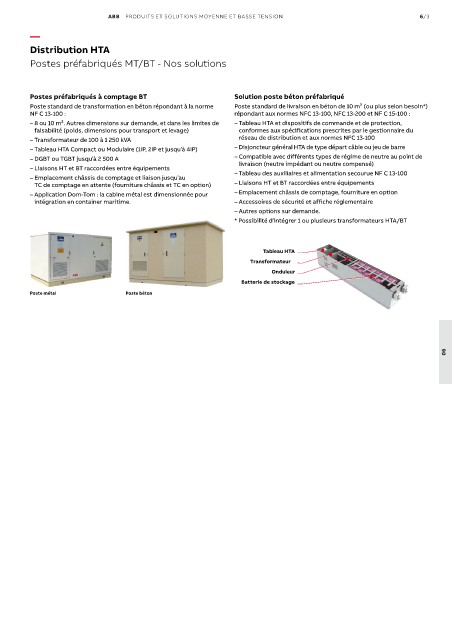

Postes préfabriqués MT/BT - Nos solutions

Postes préfabriqués à comptage BT Solution poste béton préfabriqué
Poste standard de transformation en béton répondant à la norme Poste standard de livraison en béton de 10 m² (ou plus selon besoin*)
NF C 13-100 : répondant aux normes NFC 13-100, NFC 13-200 et NF C 15-100 :
– 8 ou 10 m². Autres dimensions sur demande, et dans les limites de – Tableau HTA et dispositifs de commande et de protection,
faisabilité (poids, dimensions pour transport et levage) conformes aux spécifications prescrites par le gestionnaire du
– Transformateur de 100 à 1 250 kVA réseau de distribution et aux normes NFC 13-100
– Tableau HTA Compact ou Modulaire (1IP, 2IP et jusqu’à 4IP) – Disjoncteur général HTA de type départ câble ou jeu de barre
– DGBT ou TGBT jusqu’à 2 500 A – Compatible avec différents types de régime de neutre au point de
livraison (neutre impédant ou neutre compensé)
– Liaisons HT et BT raccordées entre équipements
– Emplacement châssis de comptage et liaison jusqu’au – Tableau des auxiliaires et alimentation secourue NF C 13-100
TC de comptage en attente (fourniture châssis et TC en option) – Liaisons HT et BT raccordées entre équipements
– Application Dom-Tom : la cabine métal est dimensionnée pour – Emplacement châssis de comptage, fourniture en option
intégration en container maritime. – Accessoires de sécurité et affiche réglementaire
– Autres options sur demande.
* Possibilité d’intégrer 1 ou plusieurs transformateurs HTA/BT

Tableau HTA
Transformateur
Onduleur
Batterie de stockage
Poste métal Poste béton
