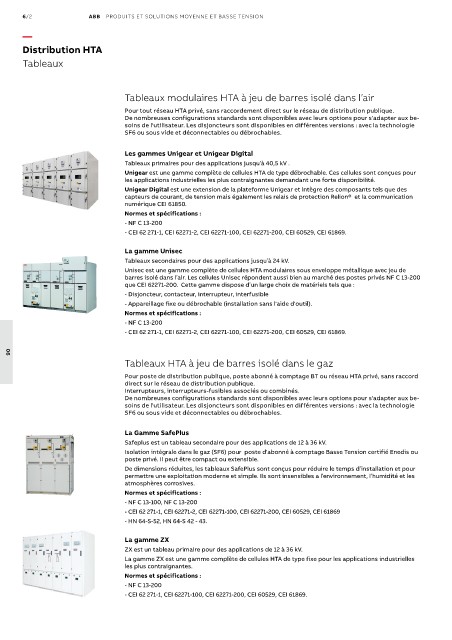

6/2 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Distribution HTA

Tableaux

Tableaux modulaires HTA à jeu de barres isolé dans l’air

Pour tout réseau HTA privé, sans raccordement direct sur le réseau de distribution publique.
De nombreuses configurations standards sont disponibles avec leurs options pour s'adapter aux be-
soins de l'utilisateur. Les disjoncteurs sont disponibles en différentes versions : avec la technologie
SF6 ou sous vide et déconnectables ou débrochables.

Les gammes Unigear et Unigear Digital
Tableaux primaires pour des applications jusqu’à 40,5 kV .
Unigear est une gamme complète de cellules HTA de type débrochable. Ces cellules sont conçues pour
les applications industrielles les plus contraignantes demandant une forte disponibilité.
Unigear Digital est une extension de la plateforme Unigear et intègre des composants tels que des
capteurs de courant, de tension mais également les relais de protection Relion® et la communication
numérique CEI 61850.
Normes et spécifications :
- NF C 13-200
- CEI 62 271-1, CEI 62271-2, CEI 62271-100, CEI 62271-200, CEI 60529, CEI 61869.
La gamme Unisec
Tableaux secondaires pour des applications jusqu’à 24 kV.
Unisec est une gamme complète de cellules HTA modulaires sous enveloppe métallique avec jeu de
barres isolé dans l’air. Les cellules Unisec répondent aussi bien au marché des postes privés NF C 13-200
que CEI 62271-200. Cette gamme dispose d’un large choix de matériels tels que :
- Disjoncteur, contacteur, interrupteur, interfusible
- Appareillage fixe ou débrochable (installation sans l'aide d'outil).
Normes et spécifications :
- NF C 13-200
- CEI 62 271-1, CEI 62271-2, CEI 62271-100, CEI 62271-200, CEI 60529, CEI 61869.

06
Tableaux HTA à jeu de barres isolé dans le gaz
Pour poste de distribution publique, poste abonné à comptage BT ou réseau HTA privé, sans raccord
direct sur le réseau de distribution publique.
Interrupteurs, interrupteurs-fusibles associés ou combinés.
De nombreuses configurations standards sont disponibles avec leurs options pour s'adapter aux be-
soins de l'utilisateur. Les disjoncteurs sont disponibles en différentes versions : avec la technologie
SF6 ou sous vide et déconnectables ou débrochables.

La Gamme SafePlus
Safeplus est un tableau secondaire pour des applications de 12 à 36 kV.
Isolation intégrale dans le gaz (SF6) pour poste d'abonné à comptage Basse Tension certifié Enedis ou
poste privé. Il peut être compact ou extensible.
De dimensions réduites, les tableaux SafePlus sont conçus pour réduire le temps d’installation et pour
permettre une exploitation moderne et simple. Ils sont insensibles a l’environnement, l’humidité et les
atmosphères corrosives.
Normes et spécifications :
- NF C 13-100, NF C 13-200
- CEI 62 271-1, CEI 62271-2, CEI 62271-100, CEI 62271-200, CEI 60529, CEI 61869
- HN 64-S-52, HN 64-S 42 - 43.

La gamme ZX
ZX est un tableau primaire pour des applications de 12 à 36 kV.
La gamme ZX est une gamme complète de cellules HTA de type fixe pour les applications industrielles
les plus contraignantes.
Normes et spécifications :
- NF C 13-200
- CEI 62 271-1, CEI 62271-100, CEI 62271-200, CEI 60529, CEI 61869.
