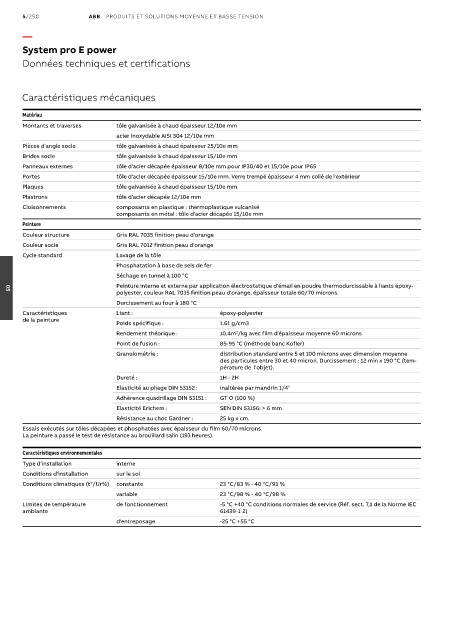

5/250 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power

Données techniques et certifications

Caractéristiques mécaniques

Matériau
Montants et traverses tôle galvanisée à chaud épaisseur 12/10e mm
acier inoxydable AISI 304 12/10e mm
Pièces d'angle socle tôle galvanisée à chaud épaisseur 25/10e mm
Brides socle tôle galvanisée à chaud épaisseur 15/10e mm
Panneaux externes tôle d'acier décapée épaisseur 8/10e mm pour IP30/40 et 15/10e pour IP65
Portes tôle d'acier décapée épaisseur 15/10e mm. Verre trempé épaisseur 4 mm collé de l'extérieur
Plaques tôle galvanisée à chaud épaisseur 15/10e mm
Plastrons tôle d'acier décapée 12/10e mm
Cloisonnements composants en plastique : thermoplastique vulcanisé
composants en métal : tôle d'acier décapée 15/10e mm
Peinture
Couleur structure Gris RAL 7035 finition peau d'orange
Couleur socle Gris RAL 7012 finition peau d'orange
Cycle standard Lavage de la tôle
Phosphatation à base de sels de fer
Séchage en tunnel à 100 °C
Peinture interne et externe par application électrostatique d'émail en poudre thermodurcissable à liants époxy-
polyester, couleur RAL 7035 finition peau d'orange, épaisseur totale 60/70 microns.
05
Durcissement au four à 180 °C
Caractéristiques Liant : époxy-polyester
de la peinture
Poids spécifique : 1.61 g/cm3
Rendement théorique : 10,4m /kg avec film d'épaisseur moyenne 60 microns
2
Point de fusion : 85-95 °C (méthode banc Kofler)
Granulométrie : distribution standard entre 5 et 100 microns avec dimension moyenne
des particules entre 30 et 40 micron. Durcissement : 12 min x 190 °C (tem-
pérature de l'objet).
Dureté : 1H - 2H
Elasticité au pliage DIN 53152 : inaltérée par mandrin 1/4”
Adhérence quadrillage DIN 53151 : GT O (100 %)
Elasticité Erichem : SEN DIN 53156: > 6 mm
Résistance au choc Gardner : 25 kg x cm.
Essais exécutés sur tôles décapées et phosphatées avec épaisseur du film 60/70 microns.
La peinture a passé le test de résistance au brouillard salin (193 heures).

Caractéristiques environnementales
Type d'installation interne
Conditions d'installation sur le sol
Conditions climatiques (t°/Ur%) constante 23 °C/83 % - 40 °C/93 %
variable 23 °C/98 % - 40 °C/98 %
Limites de température de fonctionnement -5 °C +40 °C conditions normales de service (Réf. sect. 7,1 de la Norme IEC
ambiante 61439-1-2)
d'entreposage -25 °C +55 °C
